एन्टिटी-रिलेशनशिप (ER) डायग्राम्स के लिए शुरुआती गाइड
परिचय
एन्टिटी-रिलेशनशिप (ER) डायग्राम डेटाबेस डिजाइन में डेटाबेस सिस्टम में एन्टिटी के बीच संबंधों को दृश्यात्मक रूप से दर्शाने और मॉडल करने के लिए उपयोग किए जाने वाला एक शक्तिशाली उपकरण है। ER डायग्राम आपको डेटाबेस की संरचना और विभिन्न एन्टिटी के बीच संबंधों को समझने में मदद करते हैं। यह शुरुआती गाइड आपको ER डायग्राम्स के बुनियादी बातों के बारे में परिचय देगी और विजुअल पैराडाइग्म ऑनलाइन में उपलब्ध विशाल संग्रह में टेम्पलेट्स का उपयोग करके उदाहरणों के माध्यम से सीखने के तरीके को दिखाएगी, जो एक लोकप्रिय डायग्रामिंग टूल है।
1. ER डायग्राम क्या है?
एक ER डायग्राम डेटाबेस स्कीमा का दृश्यात्मक प्रतिनिधित्व है जो डेटाबेस के भीतर एन्टिटी, गुण और संबंधों को दर्शाता है। यह डेटाबेस डिजाइनर, डेवलपर और स्टेकहोल्डर्स को डेटाबेस सिस्टम की संरचना और व्यवहार को समझने में मदद करता है।
2. ER डायग्राम के घटक
ER डायग्राम में निम्नलिखित मुख्य घटक होते हैं:
- एन्टिटी: वास्तविक दुनिया की वस्तुओं या अवधारणाओं का प्रतिनिधित्व करते हैं, जैसे ग्राहक, उत्पाद या कर्मचारी।
- गुण: एन्टिटी के गुणों या विशेषताओं का वर्णन करते हैं, जैसे ग्राहक का नाम या उत्पाद की कीमत।
- संबंध: एन्टिटी के एक दूसरे से जुड़े या संबंधित होने के तरीके को दर्शाते हैं।
3. एन्टिटी के प्रकार
ER डायग्राम में तीन मुख्य प्रकार की एन्टिटी होती हैं:
- स्ट्रॉन्ग एन्टिटी: एक ऐसी एन्टिटी जो स्वतंत्र रूप से अस्तित्व में है और एक आयत के द्वारा दर्शाई जाती है।
- वेक एन्टिटी: एक ऐसी एन्टिटी जो अस्तित्व के लिए दूसरी एन्टिटी (जिसे माता एन्टिटी कहा जाता है) पर निर्भर होती है। इसे डबल आयत द्वारा दर्शाया जाता है।
- सहयोगी एन्टिटी: दो अन्य एन्टिटी के बीच बहु-से-बहु संबंध को दर्शाने के लिए उपयोग की जाने वाली एन्टिटी।
4. ER डायग्राम में संबंध
संबंध बताते हैं कि एन्टिटी एक दूसरे से कैसे संबंधित हैं। सामान्य संबंध प्रकार इनमें शामिल हैं:
- एक-से-एक (1:1): एक सेट में एक एन्टिटी दूसरे सेट में एक एन्टिटी से संबंधित होती है।
- एक-से-बहु (1:N): एक सेट में एक एन्टिटी दूसरे सेट में एक से अधिक एन्टिटी से संबंधित होती है।
- बहु-से-एक (N:1): एक सेट में एक से अधिक एन्टिटी दूसरे सेट में एक एन्टिटी से संबंधित होती हैं।
- बहु-से-बहु (N:N): एक सेट में एकाधिक एंटिटीज दूसरे सेट में एकाधिक एंटिटीज से संबंधित होती हैं।
5. लक्षण
लक्षण एंटिटीज के बारे में अतिरिक्त जानकारी प्रदान करते हैं। इन्हें विभिन्न प्रकारों में वर्गीकृत किया जा सकता है, जैसे:
- सरल लक्षण: एक एंटिटी के लिए एकल मान का प्रतिनिधित्व करता है।
- मिश्रित लक्षण: एकाधिक सरल लक्षणों को शामिल करता है।
- व्युत्पन्न लक्षण: अन्य लक्षणों से गणना की जा सकती है।
- बहु-मान वाला लक्षण: एकल एंटिटी के लिए एकाधिक मान रखता है।
- कुंजी लक्षण: अपने सेट में एक एंटिटी की विशिष्ट पहचान करता है।
6. कार्डिनैलिटी
कार्डिनैलिटी संबंध में भाग लेने वाली एंटिटीज की संख्या को दर्शाती है। इसे न्यूनतम और अधिकतम मानों के रूप में व्यक्त किया जाता है, जिसे अक्सर (न्यूनतम, अधिकतम) के रूप में लिखा जाता है।
7. एर डायग्राम का उदाहरण
आइए एक पुस्तकालय प्रबंधन प्रणाली के लिए एक सरल एर डायग्राम बनाते हैं:
- एंटिटीज:
पुस्तक,लेखक,पुस्तकालय,उधारकर्ता - संबंध:
लेखक पुस्तक लिखता है,पुस्तक पुस्तकालय में है,उधारकर्ता पुस्तक उधार लेता है

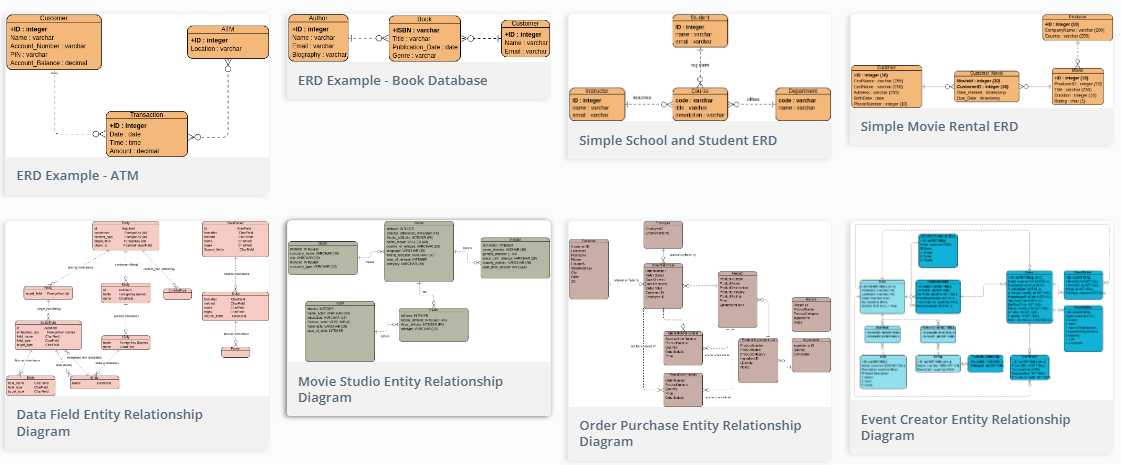

8. विजुअल पैराडाइग्म ऑनलाइन टेम्पलेट्स के साथ सीखें
विजुअल पैराडाइग्म ऑनलाइन एक बड़ी संग्रह उपलब्ध कराता है ईआर आरेख टेम्पलेट्स उदाहरण के द्वारा सीखने में मदद करने के लिए। यहां शुरुआत करने के तरीके हैं:
- साइन अप करें: विजुअल पैराडाइग्म ऑनलाइन पर एक मुफ्त खाता बनाएं।
- एक टेम्पलेट चुनें: ईआर आरेख उदाहरणों के लिए टेम्पलेट लाइब्रेरी का ब्राउज़ करें। आप बिक्री, इन्वेंटरी आदि विभिन्न क्षेत्रों के लिए टेम्पलेट्स पा सकते हैं।
- अनुकूलित करें: अपनी आवश्यकताओं के अनुरूप एक टेम्पलेट चुनें और इकाइयों, गुणों और संबंधों को जोड़कर या संशोधित करके इसे अनुकूलित करें।
- सीखें: आरेख की संरचना और इकाइयों के बीच संबंधों का अध्ययन करें। गुण निर्वचन और कार्डिनैलिटी पर ध्यान दें।
- अभ्यास करें: टेम्पलेट्स से सीखे गए बातों के आधार पर अपने ईआर आरेख बनाने का प्रयास करें।
9. निष्कर्ष
एंटिटी-रिलेशनशिप (ईआर) आरेख डेटाबेस डिज़ाइन और डेटा एंटिटी के बीच संबंधों को समझने के लिए आवश्यक हैं। विजुअल पैराडाइग्म ऑनलाइन अपनी व्यापक टेम्पलेट लाइब्रेरी के माध्यम से ईआर आरेख अवधारणाओं को सीखने का एक सुविधाजनक तरीका प्रदान करता है। टेम्पलेट्स का अन्वेषण करना शुरू करें, उन्हें अनुकूलित करें, और फिर अपने ईआर आरेख बनाने का अभ्यास करें ताकि डेटाबेस मॉडलिंग में अपने कौशल को बढ़ाया जा सके। अभ्यास के साथ, आप प्रभावी और कुशल डेटाबेस प्रणालियों के डिज़ाइन में निपुण हो जाएंगे।
