SysML आंतरिक ब्लॉक आरेखों के लिए शुरुआती गाइड

परिचय

SysML, या सिस्टम मॉडलिंग भाषा, जटिल सिस्टम के मॉडलिंग के लिए एक शक्तिशाली उपकरण है। इसके विभिन्न आरेख प्रकारों में, SysML आंतरिक ब्लॉक आरेख (IBD) एक सिस्टम घटक की आंतरिक संरचना को दर्शाने के लिए विशेष रूप से उपयोगी है। इस शुरुआती गाइड में, हम जानेंगे कि SysML आंतरिक ब्लॉक आरेख क्या है, इसका उद्देश्य क्या है, और Visual Paradigm Online के टेम्पलेट के संग्रह का उपयोग करके इसे कैसे बनाया जाता है।

SysML आंतरिक ब्लॉक आरेख क्या है?

ब्लॉक:SysML में, एक ब्लॉक एक मूल निर्माण ब्लॉक है जो एक सिस्टम घटक का प्रतिनिधित्व करता है। ब्लॉकों को आमतौर पर आंतरिक शब्द “«block»” के साथ आयताकार के रूप में दर्शाया जाता है। इन ब्लॉकों में उनकी सामग्री को एनकैप्सुलेट किया जाता है, जिसमें गुण, व्यवहार और सीमाएं शामिल हो सकती हैं। व्यवहार विभिन्न रूपों में हो सकते हैं, जैसे कि ऑपरेशन, सिग्नल और स्टेट मशीन। ब्लॉक इंटरफेस का समर्थन करते हैं, जो उन्हें अन्य घटकों के साथ बातचीत करने की अनुमति देते हैं। पोर्ट वे विशिष्ट बिंदु हैं जहां ब्लॉक इंटरफेस को जोड़ा और कनेक्ट किया जा सकता है।

ब्लॉक लचीले हैं और विभिन्न प्रकार के घटकों का प्रतिनिधित्व कर सकते हैं, जिसमें सॉफ्टवेयर, हार्डवेयर, यांत्रिक भागों और यहां तक कि लोगों या संगठनों जैसे संगठनात्मक इकाइयां भी शामिल हैं।

आंतरिक ब्लॉक आरेख (IBD):एक आंतरिक ब्लॉक आरेख एक विशिष्ट ब्लॉक से जुड़ा एक स्थिर संरचनात्मक आरेख है। इसका मुख्य उद्देश्य एनकैप्सुलेट किए गए ब्लॉक की आंतरिक संरचना को उजागर करना है। मूल रूप से, एक IBD ब्लॉक के लिए एक “व्हाइट-बॉक्स” दृष्टिकोण प्रदान करता है, जो भागों, गुण, कनेक्टर्स, पोर्ट्स और इंटरफेस जैसे संरचनात्मक तत्वों को दिखाता है। यह “ब्लैक-बॉक्स” दृष्टिकोण के विपरीत है, जो ब्लॉक के आंतरिक विवरणों को छिपाता है।

IBD की मुख्य विशेषताओं में से एक ब्लॉकों को भागों में आवर्ती रूप से विभाजित करने की क्षमता है। इस विभाजन का अदला-बदली BDDs और IBDs के बीच होता है। व्यवहार, चाहे ब्लॉक द्वारा एनकैप्सुलेट किया गया हो या निर्भरता के माध्यम से उन पर आवंटित किया गया हो, उसे IBD में भी दर्शाया जा सकता है।

SysML आपको गणितीय रूप से ब्लॉकों को सीमित करने के लिए सीमा ब्लॉक का उपयोग करने की अनुमति देता है, जिससे सिमुलेट किए जा सकने वाले पैरामेट्रिक आरेख बनाने की सुविधा मिलती है।

तुलना और विभेदन

SysML आंतरिक ब्लॉक आरेख अन्य आरेख प्रकारों और मॉडलिंग भाषाओं से भिन्न होते हैं:

• UML 2 क्लास और घटक आरेख: जबकि UML आरेख अक्सर ऑब्जेक्ट-ओरिएंटेड अवधारणाओं पर ध्यान केंद्रित करते हैं, SysML IBDs सिस्टम घटकों की आंतरिक संरचना और उनके जुड़ाव पर ध्यान केंद्रित करते हैं। UML क्लास आरेख वर्गों और उनके संबंधों को परिभाषित करने पर अधिक ध्यान केंद्रित करते हैं, जबकि IBDs सिस्टम की संरचनात्मक विवरणों में गहराई से जाते हैं।
• SA/SD सिस्टम संदर्भ और संरचना चार्ट आरेख: सिस्टम आर्किटेक्चर/संरचित विश्लेषण और डिजाइन (SA/SD) आरेख उच्च स्तरीय सिस्टम संदर्भ और संरचना पर ध्यान केंद्रित करते हैं। SysML IBDs एक घटक की आंतरिक संरचना और कनेक्टिविटी के लिए अधिक विस्तृत दृष्टिकोण प्रदान करते हैं।
• IDEF IDEF1X आरेख: IDEF (एकीकृत परिभाषा) आरेख विभिन्न मॉडलिंग उद्देश्यों के लिए उपयोग किए जाते हैं, जिसमें डेटा मॉडलिंग भी शामिल है। SysML IBDs डेटा मॉडलिंग के बजाय सिस्टम घटकों के संरचनात्मक पहलुओं पर ध्यान केंद्रित करते हैं।

SysML आंतरिक ब्लॉक आरेखों का उद्देश्य

SysML आंतरिक ब्लॉक आरेखों (IBD) का मुख्य उद्देश्य ब्लॉक की एनकैप्सुलेट की गई संरचनात्मक सामग्री का दृश्य रूप से प्रतिनिधित्व करना है। इस प्रकार, IBDs एक सिस्टम की आंतरिक संरचना, जिसमें भाग, गुण, कनेक्टर्स, पोर्ट्स और इंटरफेस शामिल हैं, का विस्तृत विश्लेषण करने में सक्षम बनाते हैं। ये आरेख ब्लॉकों के आवर्ती विभाजन को सुगम बनाते हैं और इंटरफेस आधारित डिजाइन तकनीकों का समर्थन करते हैं।

सही तरीके से उपयोग करने पर, ब्लॉक परिभाषा आरेखों (BDDs) के साथ मिलाकर, IBDs स्केलेबल और गणितीय रूप से सिमुलेट किए जा सकने वाले मॉडलिंग की अनुमति देते हैं। इसका अर्थ है कि आप सिस्टम के आंतरिक संरचना और अंतरक्रियाओं को ध्यान में रखते हुए इसके व्यवहार का विश्लेषण और सिमुलेशन कर सकते हैं।

Visual Paradigm Online के साथ उदाहरण के माध्यम से सीखें

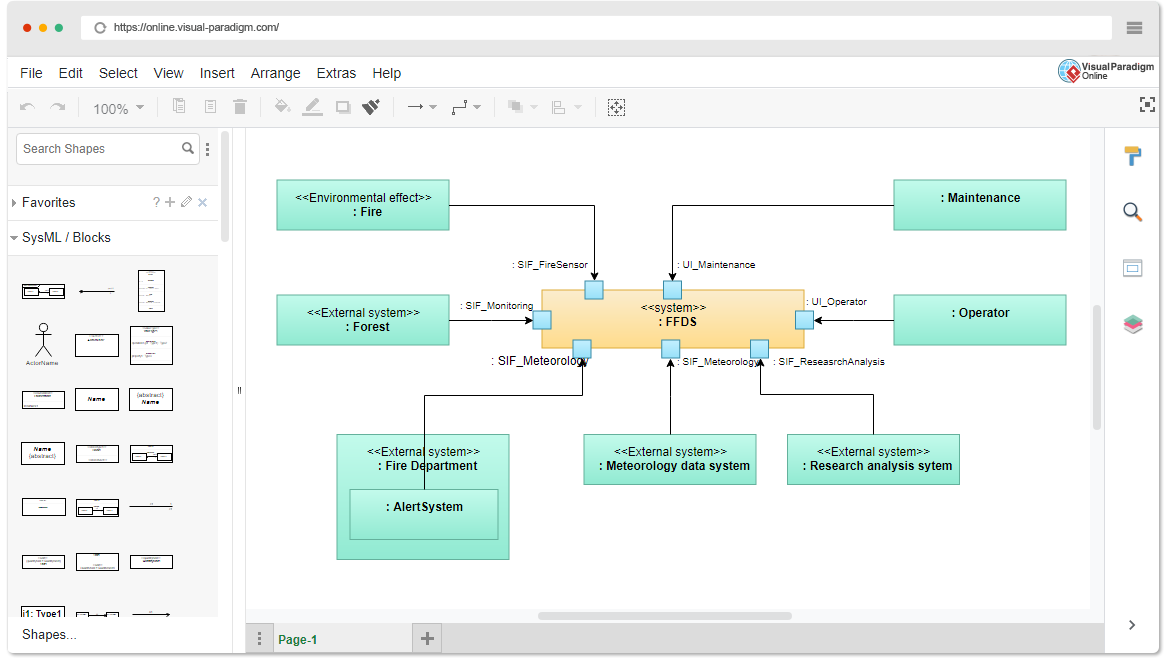

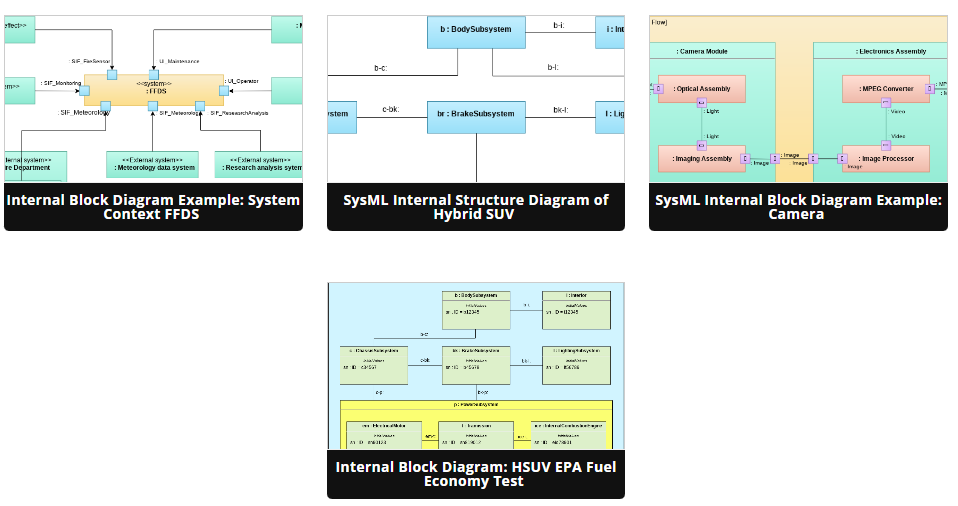

Visual Paradigm Online कुछ प्रदान करता है टेम्पलेट आपको SysML आंतरिक ब्लॉक आरेखों के साथ शुरुआत करने में मदद करने के लिए। इन टेम्पलेट में आपके मॉडलिंग आवश्यकताओं के अनुसार कस्टमाइज करने के लिए पूर्व-डिज़ाइन किए गए तत्व और संरचनाएं प्रदान की जाती हैं। SysML IBDs को प्रभावी ढंग से सीखने के लिए निम्नलिखित चरणों का पालन करें

1. Visual Paradigm Online का उपयोग करें: पहले Visual Paradigm Online का उपयोग करें, एक उपयोगकर्ता-अनुकूल ऑनलाइन मॉडलिंग उपकरण।
2. एक SysML IBD टेम्पलेट चुनें: टेम्पलेट लाइब्रेरी को ब्राउज़ करें और अपने मॉडलिंग प्रोजेक्ट के साथ मेल खाने वाले SysML इंटरनल ब्लॉक डायग्राम टेम्पलेट का चयन करें।
3. टेम्पलेट को कस्टमाइज़ करें: टेम्पलेट को शुरुआती बिंदु के रूप में उपयोग करें। अपने सिस्टम की आंतरिक संरचना का प्रतिनिधित्व करने के लिए ब्लॉक, हिस्से, गुण, कनेक्टर, पोर्ट और इंटरफेस जोड़ें। आवश्यकता के अनुसार उन्हें जोड़ें ताकि संबंध दिखाए जा सकें।
4. व्यवहार जोड़ें: यदि आपके सिस्टम में ऑपरेशन, सिग्नल या स्टेट मशीन जैसे व्यवहार शामिल हैं, तो उन्हें अपने IBD में शामिल करें।
5. पुनरावृत्ति विभाजन: यदि आपका सिस्टम जटिल है, तो ब्लॉक को हिस्सों में विभाजित करने और आवश्यकता के अनुसार उप-आरेख बनाने के बारे में सोचें ताकि स्पष्टता बनी रहे।
6. प्रतिबंध ब्लॉक: यदि लागू हो, तो अपने ब्लॉक को गणितीय रूप से प्रतिबंधित करने और पैरामेट्रिक आरेख बनाने के लिए प्रतिबंध ब्लॉक का उपयोग करें।
7. सिमुलेशन: विजुअल पैराडाइग्म ऑनलाइन आपको अपने सिस्टम के व्यवहार का सिमुलेशन करने की अनुमति देता है, जिसमें आपने अपने IBD में परिभाषित आंतरिक संरचना को ध्यान में रखा जाता है।
8. दस्तावेज़ीकरण: अंत में, अपने IBD को प्रभावी ढंग से दस्तावेज़ करना न भूलें, आवश्यकता के अनुसार वर्णन, टिप्पणियाँ और नोट्स जोड़ें ताकि आपका मॉडल दूसरों के लिए स्पष्ट और समझने योग्य हो।

इन चरणों का पालन करने और विजुअल पैराडाइग्म ऑनलाइन टेम्पलेट के लाभ उठाने से आप व्यावहारिक उदाहरणों के माध्यम से SysML इंटरनल ब्लॉक आरेखों को सीख सकते हैं और अपने सिस्टम की आंतरिक संरचना के व्यापक मॉडल बना सकते हैं।

निष्कर्ष

SysML इंटरनल ब्लॉक आरेख सिस्टम घटकों की आंतरिक संरचना के मॉडलिंग और समझने के लिए एक मूल्यवान उपकरण हैं। वे एक सिस्टम के विभिन्न हिस्सों के बीच अंतरक्रिया के विस्तृत विश्लेषण की अनुमति देते हैं और स्केलेबल मॉडलिंग के लिए पुनरावृत्ति से विभाजित किए जा सकते हैं। विजुअल पैराडाइग्म ऑनलाइन के टेम्पलेट इस महत्वपूर्ण SysML आरेख प्रकार को सीखने और लागू करने के लिए एक उत्कृष्ट शुरुआती बिंदु प्रदान करते हैं।
