ईपीसी आरेखों का व्यापक गाइड

परिचय

ईवेंट-ड्रिवन प्रोसेस चेन (ईपीसी) आरेख व्यापार प्रक्रियाओं के मॉडलिंग, विश्लेषण और सुधार के लिए एक शक्तिशाली उपकरण हैं। इस व्यापक गाइड में, हम ईपीसी आरेखों के उद्देश्य, मुख्य अवधारणाओं और तत्वों का अध्ययन करेंगे। हम ईपीसी आरेखों के उदाहरण भी प्रदान करेंगे पूर्व-निर्मित टेम्पलेट उपलब्ध हैं विजुअल पैराडाइग्म ऑनलाइन.

1. ईपीसी आरेखों का परिचय

ईवेंट-ड्रिवन प्रोसेस चेन (ईपीसी) आरेख व्यापार प्रक्रिया मॉडलिंग के लिए उपयोग किए जाने वाले फ्लोचार्ट के प्रकार हैं। इनका विकास ऑगस्ट-विलहेल्म शीर द्वारा 1990 के दशक के आरंभ में इंटीग्रेटेड इनफॉर्मेशन सिस्टम (एआरआईएस) फ्रेमवर्क के भीतर किया गया था। ईपीसी आरेख संगठनों को उनकी व्यापार प्रक्रियाओं को दृश्य रूप से दर्शाने और दस्तावेज़ करने में सहायता करते हैं, जिससे ये एंटरप्राइज रिसोर्स प्लानिंग और व्यापार प्रक्रिया सुधार के लिए एक मूल्यवान उपकरण बन जाते हैं।

2. ईपीसी आरेखों का उद्देश्य

ईपीसी आरेख व्यापार प्रक्रिया प्रबंधन में कई महत्वपूर्ण उद्देश्यों को प्राप्त करते हैं:

• मॉडलिंग: वे व्यापार प्रक्रियाओं का एक आरेखीय प्रतिनिधित्व प्रदान करते हैं, जिससे उन्हें समझना और संचार करना आसान हो जाता है।
• विश्लेषण: ईपीसी आरेख बॉटलनेक, अकुशलता और प्रक्रिया अनुकूलन के क्षेत्रों की पहचान में सहायता करते हैं।
• पुनर्डिज़ाइन: संगठन ईपीसी आरेखों का उपयोग अपनी व्यापार प्रक्रियाओं में सुधार की योजना बनाने और उसे लागू करने के लिए कर सकते हैं।
• नियंत्रण: ईपीसी आरेखों का उपयोग स्वतंत्र वर्कफ्लो उदाहरणों के नियंत्रण और प्रबंधन के लिए किया जा सकता है, विशेष रूप से कार्य साझाकरण के परिदृश्यों में।

3. ईपीसी आरेखों में मुख्य अवधारणाएं

ईपीसी आरेखों के तत्वों में गहराई से जाने से पहले, कुछ मुख्य अवधारणाओं को समझना आवश्यक है:

• घटनाएं: घटनाएं विशिष्ट परिस्थितियों या अवस्थाओं का प्रतिनिधित्व करती हैं जो कार्यों या प्रक्रियाओं को आरंभ करती हैं। घटनाओं का चित्रण हेक्सागोन के रूप में किया जाता है और ईपीसी आरेख के आरंभ और अंत बिंदु को चिह्नित करते हैं।
• कार्य: कार्य व्यापार प्रक्रिया के भीतर कार्यों या गतिविधियों का प्रतिनिधित्व करने वाले सक्रिय तत्व हैं। इन्हें गोल किनारे वाले आयत के रूप में दर्शाया जाता है और इनके द्वारा प्रारंभिक अवस्था से परिणामी अवस्था तक के रूपांतरण का वर्णन किया जाता है।
• प्रक्रिया मालिक: एक प्रक्रिया मालिक एक कार्य के लिए उत्तरदायी होता है और आमतौर पर किसी संगठनात्मक इकाई का हिस्सा होता है। प्रक्रिया मालिकों का चित्रण ऊर्ध्वाधर रेखा वाले वर्गों के रूप में किया जाता है।
• संगठनात्मक इकाई: संगठनात्मक इकाइयां निर्धारित करती हैं कि संगठन का कौन सा हिस्सा विशिष्ट कार्यों के लिए उत्तरदायी है। इन्हें ऊर्ध्वाधर रेखा वाले दीर्घवृत्तों के रूप में दर्शाया जाता है।
• सूचना, सामग्री या संसाधन वस्तु: इन वस्तुओं का वास्तविक दुनिया के संगठनों के रूप में उपयोग किया जाता है जो फ़ंक्शन के इनपुट या आउटपुट के रूप में उपयोग किया जाता है। इन्हें आयताकार के रूप में दिखाया जाता है।
• तार्किक कनेक्टर: तार्किक कनेक्टर, जैसे OR, AND और XOR, आरेख के नियंत्रण प्रवाह में तत्वों के बीच तार्किक संबंधों को परिभाषित करते हैं।
• नियंत्रण प्रवाह: नियंत्रण प्रवाह बिंदुकित तीर होते हैं जो घटनाओं, फ़ंक्शनों और तार्किक कनेक्टरों को जोड़ते हैं, गतिविधियों के क्रमिक क्रम को बनाते हैं।
• जानकारी प्रवाह: जानकारी प्रवाह फ़ंक्शनों और इनपुट या आउटपुट डेटा के बीच संबंधों को दर्शाते हैं।
• संगठन इकाई आवंटन: ये कनेक्शन संगठन इकाई और उस फ़ंक्शन के बीच संबंध को दर्शाते हैं जिसके लिए वह जिम्मेदार है।
• प्रक्रिया मार्ग: प्रक्रिया मार्ग नेविगेशन सहायता के रूप में कार्य करते हैं और विभिन्न प्रक्रियाओं के बीच संबंधों को दर्शाते हैं। इन्हें एक संयुक्त प्रतीक के रूप में दर्शाया जाता है जो एक फ़ंक्शन प्रतीक के ऊपर एक घटना प्रतीक के रूप में रखा जाता है।

4. ईपीसी आरेख के तत्व

आइए ईपीसी आरेखों में उपयोग किए जाने वाले मुख्य तत्वों के बारे में गहराई से जानें:

• घटना:षट्कोण आकृति, सक्रिय त्रिज्या स्थितियों का प्रतिनिधित्व करती है।
• फ़ंक्शन:गोलाकार आयत, सक्रिय कार्य या गतिविधियों का प्रतिनिधित्व करता है।
• प्रक्रिया मालिक:ऊर्ध्वाधर रेखा वाला वर्ग, एक फ़ंक्शन के लिए जिम्मेदारी को दर्शाता है।
• संगठन इकाई:ऊर्ध्वाधर रेखा वाला दीर्घवृत्त, दिखाता है कि संगठन का कौन सा हिस्सा एक फ़ंक्शन के लिए जिम्मेदार है।
• जानकारी, सामग्री या संसाधन वस्तु:आयत, वास्तविक दुनिया की वस्तुओं का प्रतिनिधित्व करता है।
• तार्किक कनेक्टर: तार्किक संबंधों (OR, AND, XOR) को परिभाषित करने के लिए उपयोग किया जाता है।
• नियंत्रण प्रवाह:बिंदुकित तीर, घटनाओं, फ़ंक्शनों और तार्किक कनेक्टरों को जोड़ता है।
• जानकारी प्रवाह: फ़ंक्शनों और डेटा के बीच संबंधों का प्रतिनिधित्व करता है।
• संगठन इकाई आवंटन: संगठन इकाई और एक कार्य के बीच संबंध दिखाता है।
• प्रक्रिया मार्ग: कार्य और घटना प्रतीकों को मिलाकर नेविगेशन सहायता प्रदान करता है।

5. उदाहरणों से सीखें

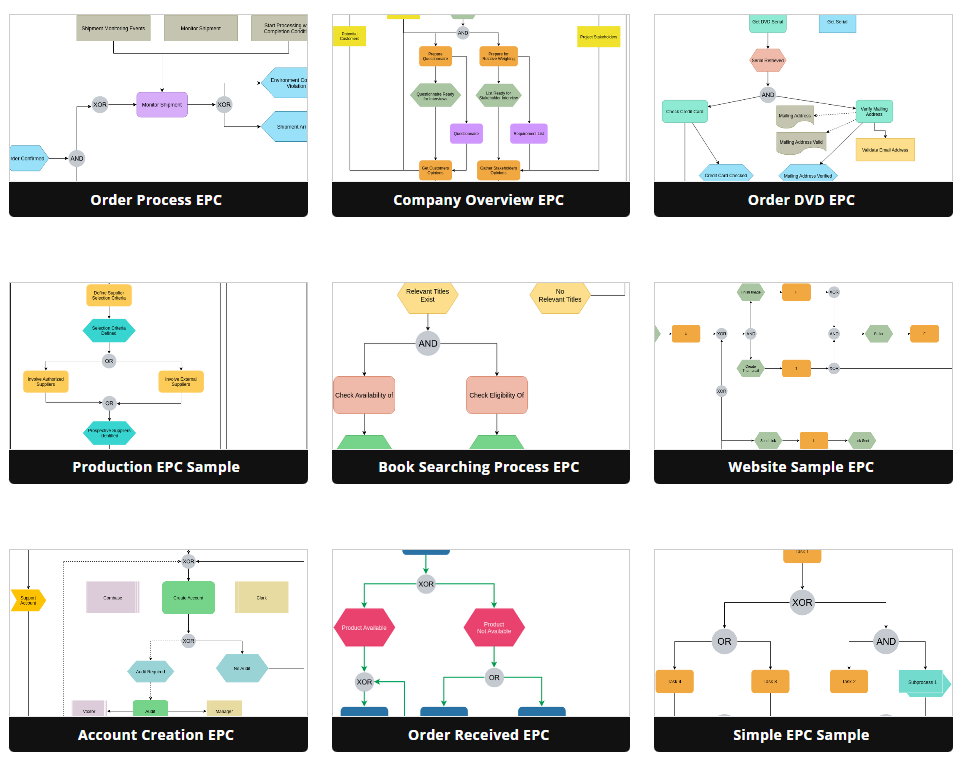

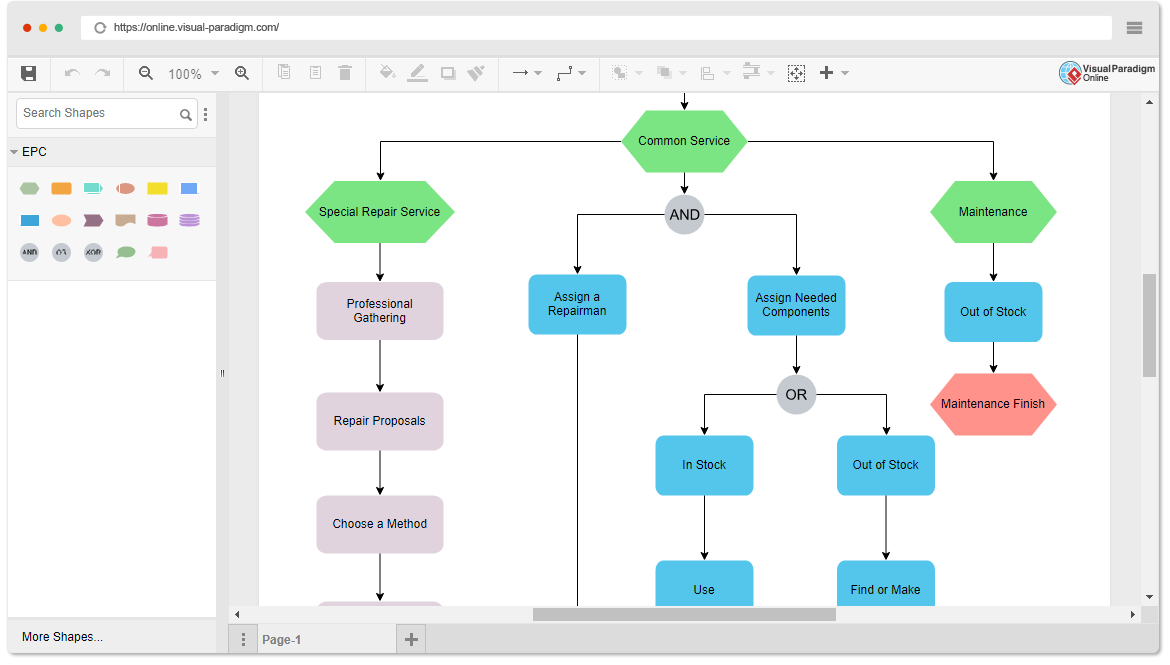

अब, हम Visual Paradigm Online में उपलब्ध पूर्व-निर्मित टेम्पलेट का उपयोग करके दो उदाहरणों के साथ EPC आरेखों को समझाएंगे।

उदाहरण 1: बिक्री आदेश प्रसंस्करण

कल्पना कीजिए कि एक कंपनी का बिक्री आदेश प्रसंस्करण प्रणाली है। हम इस प्रक्रिया को दृश्य बनाने के लिए EPC आरेख बना सकते हैं, जिसकी शुरुआत “नया बिक्री आदेश प्राप्त हुआ” घटना से होती है और “आदेश भेजा गया” घटना पर समाप्त होती है।

[बिक्री आदेश प्रसंस्करण के लिए EPC आरेख सम्मिलित करें]

उदाहरण 2: खरीदारी प्रक्रिया

किसी संगठन के भीतर खरीदारी प्रक्रिया पर विचार करें। EPC आरेख “खरीदारी आवेदन” से “माल प्राप्त हुआ” तक के चरणों का प्रतिनिधित्व कर सकता है।

[खरीदारी प्रक्रिया के लिए EPC आरेख सम्मिलित करें]

6. निष्कर्ष

घटना-आधारित प्रक्रिया श्रृंखला (EPC) आरेख व्यावसायिक प्रक्रियाओं के मॉडलिंग, विश्लेषण और अनुकूलन के लिए एक मूल्यवान उपकरण हैं। EPC आरेखों में मुख्य तत्वों और अवधारणाओं को समझने से संगठनों को अपने कार्यप्रवाहों को प्रभावी ढंग से दस्तावेज़ीकरण और सुधार करने में सक्षम बनाता है। Visual Paradigm Online जैसे उपकरणों के उपयोग से व्यवसाय EPC आरेख बना सकते हैं ताकि उनकी संचालन दक्षता में सुधार किया जा सके और प्रक्रियाओं को सरल बनाया जा सके।
