UML घटक आरेखों को समझना: एक व्यापक मार्गदर्शिका

एकीकृत मॉडलिंग भाषा (UML) घटक आरेख वस्तु-अभिमुख प्रणालियों के क्षेत्र में अमूल्य उपकरण के रूप में कार्य करते हैं, जो घटक-आधारित प्रणालियों को दृश्य रूप से दर्शाने, निर्दिष्ट करने और दस्तावेजीकरण का एक तरीका प्रदान करते हैं। इन आरेखों का अग्रगामी और प्रतिगामी अभियांत्रिकी प्रक्रियाओं के माध्यम से कार्यान्वित प्रणालियों के निर्माण में एक महत्वपूर्ण भूमिका होती है। इस अन्वेषण में, हम UML घटक आरेखों की जटिलताओं में गहराई से उतरेंगे, उनके महत्व, संरचना और मुख्य अवधारणाओं को समझेंगे।

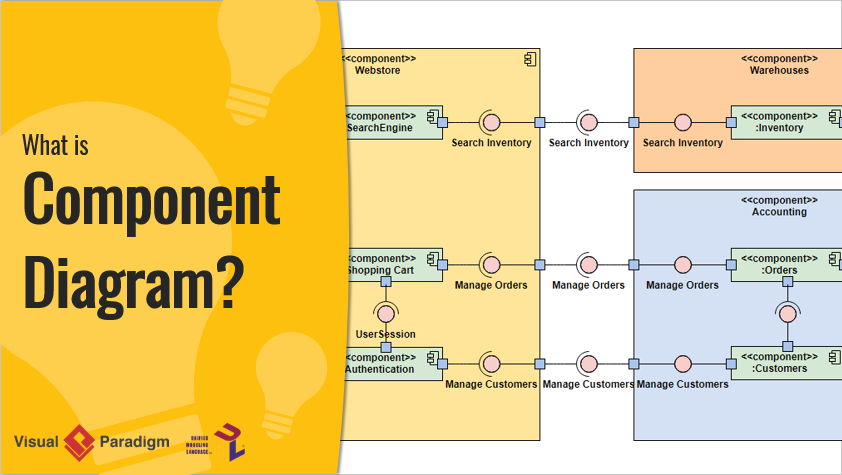

घटक आरेख क्या है?

इसके केंद्र में, एकघटक आरेखवर्ग आरेख का एक रूप है जो वस्तु-अभिमुख प्रणालियों के भौतिक पहलुओं पर ध्यान केंद्रित करता है। यह प्रणाली के कार्यान्वयन का एक स्थिर दृश्य प्रदान करता है, जिसमें इसे अलग-अलग घटकों में विभाजित किया जाता है। इन घटकों में प्रणाली के मॉड्यूलर हिस्सों को समेटा जाता है, जिनमें से प्रत्येक बड़े संदर्भ में एक विशिष्ट कार्य के लिए उत्तरदायी होता है।

घटक आरेख पदानुक्रम

घटक आरेख का पदानुक्रम वर्ग आरेख के समान है, लेकिन प्रणाली घटकों पर ध्यान केंद्रित है। इन घटकों के द्वारा पूरी प्रणाली, उप-प्रणालियाँ या विशिष्ट मॉड्यूल का प्रतिनिधित्व किया जा सकता है। पदानुक्रम को बाउंडिंग बॉक्स के भीतर घटकों को घेरकर दृश्य रूप से दर्शाया जाता है, जिससे उनके दायरे और संबंध स्पष्ट होते हैं।

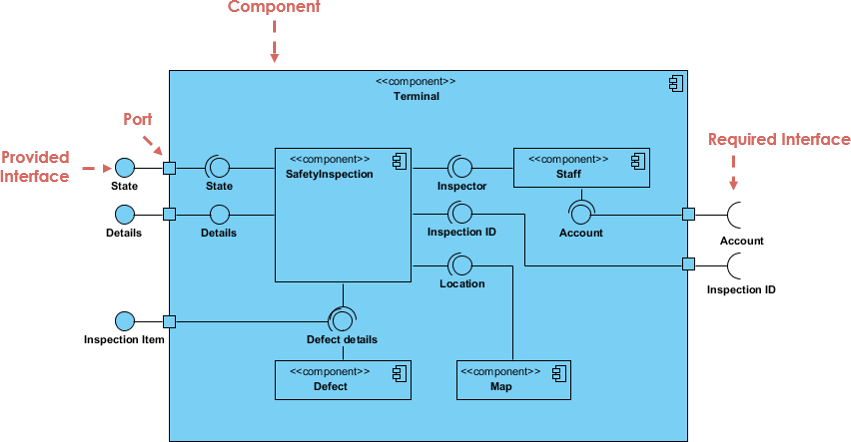

घटकों का त्वरित अवलोकन

घटक आरेख में, प्रत्येक घटक प्रणाली के भीतर स्पष्ट उद्देश्य के साथ कार्य करता है, आवश्यकता के अनुसार ही आवश्यक तत्वों के साथ अंतरक्रिया करता है। एक घटक की आंतरिक संरचना उसके इंटरफेस द्वारा दर्शाई जाती है, जिनमें आवश्यक और प्रदान किए गए दोनों शामिल हैं। आवश्यक इंटरफेस उन सेवाओं को दर्शाते हैं जिन पर घटक निर्भर होता है, जबकि प्रदान किए गए इंटरफेस उन सेवाओं को दर्शाते हैं जो वह अन्य घटकों को प्रदान करता है।

घटक आरेख की मूल अवधारणाएँ

1. घटक प्रतिनिधित्व

एक घटक को एक आयत के रूप में दर्शाया जाता है, जिसे वैकल्पिक रूप से कॉम्पार्टमेंट के साथ लगाया जा सकता है। दृश्य प्रतिनिधित्व में घटक का नाम, आइकन और स्टेरियोटाइप पाठ/आइकन शामिल होते हैं।

2. इंटरफेस

इंटरफेस घटक संचार में महत्वपूर्ण भूमिका निभाते हैं। प्रदान किए गए इंटरफेस, पूर्ण वृत्त द्वारा चिह्नित, घटक द्वारा प्रदान की जाने वाली सेवाओं का प्रतिनिधित्व करते हैं। दूसरी ओर, आवश्यक इंटरफेस, आधा वृत्त द्वारा दर्शाए गए, उन सेवाओं को दर्शाते हैं जिन पर घटक निर्भर होता है।

3. उप-प्रणालियाँ

उप-प्रणालियाँ घटकों के विशिष्ट रूप हैं, जिन्हें “घटक” के बजाय “उप-प्रणाली” शब्द के द्वारा पहचाना जाता है।

4. पोर्ट

पोर्ट, घटक के किनारे पर वर्गों द्वारा दर्शाए जाते हैं, जो आवश्यक और प्रदान किए गए इंटरफेस को उजागर करते हैं। ये घटक की अंतरक्रियाओं को समझने में सहायता करते हैं।

5. संबंध

घटक आरेख विभिन्न संबंधों को शामिल करते हैं, जिनमें संबंध, संघटन, एग्रीगेशन, सीमा, निर्भरता और सामान्यीकरण शामिल हैं। प्रत्येक संबंध प्रकार के लिए एक विशिष्ट नोटेशन होता है, जो व्यापक प्रणाली प्रतिनिधित्व में योगदान करता है।

घटक आरेखों के साथ मॉडलिंग

1. स्रोत कोड का मॉडलिंग

स्रोत कोड मॉडलिंग के लिए, घटकों को फाइलों के रूप में स्टेरियोटाइप किया जाता है। इन फाइलों के बीच निर्भरताओं को दृश्य रूप से दर्शाया जाता है, और उपकरण संस्करण संख्या और लेखक जैसी जानकारी के प्रबंधन में सहायता करते हैं।

2. कार्यान्वित रिलीज मॉडलिंग

कार्यान्वित रिलीज के लिए घटकों की पहचान करने में स्टेरियोटाइप, संबंध और इंटरफेस को ध्यान में रखना शामिल होता है। यह मॉडलिंग दृष्टिकोण प्रणाली की संरचना को डेप्लॉयमेंट स्तर पर दृश्य रूप से दर्शाने में सहायता करता है।

3. भौतिक डेटाबेस मॉडलिंग

डेटाबेस के संदर्भ में, घटक आरेख तालिकाओं का प्रतिनिधित्व करने वाले वर्गों के लॉजिकल डेटाबेस स्कीमा का प्रतिनिधित्व कर सकते हैं। तालिकाओं का प्रतिनिधित्व करने वाले वर्गों को घटक के रूप में स्टेरियोटाइप किया जाता है, और आरेख डेटा के भौतिक वितरण को दर्शाता है।

घटक आरेख बनाम डेप्लॉयमेंट आरेख बनाम वर्ग आरेख

एकीकृत मॉडलिंग भाषा (UML) सॉफ्टवेयर प्रणालियों के विभिन्न पहलुओं को मॉडल करने के लिए एक लचीला सेट आरेख प्रदान करती है। इनमें से, कंपोनेंट आरेख, डेप्लॉयमेंट आरेख और क्लास आरेख सिस्टम वार्ड, डेवलपर्स, एडमिनिस्ट्रेटर्स और डिजाइनर्स के लिए महत्वपूर्ण उपकरण के रूप में उभरते हैं। प्रत्येक आरेख एक विशिष्ट उद्देश्य के लिए कार्य करता है, जो प्रणाली के संरचना और व्यवहार के विभिन्न पहलुओं पर एक अद्वितीय दृष्टिकोण प्रदान करता है।

कंपोनेंट आरेख:

उद्देश्य:

• फोकस:मुख्य रूप से प्रणाली के भौतिक पहलुओं और उसके घटकों के संगठन पर केंद्रित होता है।
• उपयोग:कंपोनेंट-आधारित प्रणालियों को दृश्यीकृत, निर्दिष्ट और दस्तावेजीकृत करना। साथ ही फॉरवर्ड और रिवर्स इंजीनियरिंग प्रक्रियाओं में भी उपयोग किया जाता है।

घटकों:

• प्रतिनिधित्व:घटक प्राथमिक तत्व हैं। वे प्रणाली के मॉड्यूलर हिस्सों को एन्कैप्सुलेट करते हैं, जो इसके स्थिर कार्यान्वयन दृष्टिकोण को दर्शाते हैं।
• अंतरक्रिया:यह घटकों के बीच अंतरक्रिया कैसे होती है, इसका प्रदर्शन करता है, जिससे उनके बीच संबंधों के बारे में जानकारी मिलती है।

मुख्य तत्व:

• इंटरफेस:घटकों के बीच सेवाओं के आदान-प्रदान को दर्शाने के लिए आवश्यक और प्रदान किए गए इंटरफेस पर जोर देता है।
• हियरार्की:पूरी प्रणाली, उप-प्रणाली या विशिष्ट मॉड्यूल का प्रतिनिधित्व कर सकता है।

डेप्लॉयमेंट आरेख:

उद्देश्य:

• फोकस:हार्डवेयर नोड्स पर सॉफ्टवेयर घटकों के डेप्लॉयमेंट को दर्शाता है।
• उपयोग:प्रणाली के भौतिक डेप्लॉयमेंट को दृश्यीकृत करना, जो प्रणाली संरचना और संसाधन आवंटन को समझने में सहायता करता है।

घटकों:

• प्रतिनिधित्व:नोड्स और घटक प्राथमिक तत्व हैं। नोड्स हार्डवेयर का प्रतिनिधित्व करते हैं, जबकि घटक सॉफ्टवेयर का प्रतिनिधित्व करते हैं।

मुख्य तत्व:

• नोड्स:सर्वर या उपकरण जैसे भौतिक तत्वों का प्रतिनिधित्व करते हैं, जहां घटकों को डेप्लॉय किया जाता है।
• आर्टिफैक्ट्स: नोड्स पर निर्मित सॉफ्टवेयर घटकों का प्रतिनिधित्व करें।
• संचार मार्ग: नोड्स के बीच संबंधों और संचार मार्गों को इंगित करें।

वर्ग आरेख:

उद्देश्य:

• फोकस: वर्गों, उनके गुणों और संबंधों के प्रतिनिधित्व द्वारा एक प्रणाली की स्थिर संरचना को पकड़ता है।
• उपयोग: एक प्रणाली के वर्गों और उनके बीच अंतरक्रियाओं के संदर्भ में इसकी समग्र वास्तुकला को डिज़ाइन करने और समझने के लिए आवश्यक है।

घटक:

• प्रतिनिधित्व: वर्ग, संबंध और गुण मुख्य तत्व हैं।
• अंतरक्रिया: वर्गों के बीच संबंधों और संबंधों पर जोर देता है।

मुख्य तत्व:

• वर्ग: प्रणाली के मूल निर्माण तत्वों का प्रतिनिधित्व करते हैं, जिनमें गुणों और व्यवहारों को समेटा गया है।
• संबंध: वर्गों के बीच संबंधों का चित्रण करते हैं, जो उनके बीच अंतरक्रिया को उजागर करते हैं।

अंतर निर्धारक कारक:

अब्स्ट्रैक्शन स्तर:

• घटक आरेख: भौतिक कार्यान्वयन दृष्टिकोण पर ध्यान केंद्रित करता है, जिसमें मॉड्यूलर घटकों पर जोर दिया गया है।
• निर्माण आरेख: हार्डवेयर नोड्स पर सॉफ्टवेयर के निर्माण पर ध्यान केंद्रित करते हैं।
• वर्ग आरेख: वर्गों और उनके संबंधों के संदर्भ में प्रणाली की स्थिर संरचना को पकड़ते हैं।

संदर्भ:

• घटक आरेख: प्रणाली वास्तुकारों और विकासकर्मियों के लिए घटक अंतरक्रियाओं को समझने के लिए आदर्श है।
• डेप्लॉयमेंट डायग्राम: सिस्टम एडमिनिस्ट्रेटर्स और आईटी प्रोफेशनल्स के लिए उपयोगी जो संसाधन आवंटन और डेप्लॉयमेंट की योजना बनाने के लिए है।
• क्लास डायग्राम: सॉफ्टवेयर डेवलपर्स और डिजाइनर्स के लिए महत्वपूर्ण जो कोडबेस में संरचना और संबंधों को मॉडल करने के लिए है।

नोटेशन:

• कंपोनेंट डायग्राम: कंपोनेंट्स, इंटरफेस और संबंधों को दर्शाने के लिए आयताकार आकृतियों का उपयोग करें।
• डेप्लॉयमेंट डायग्राम: डेप्लॉयमेंट को दर्शाने के लिए नोड्स, कंपोनेंट्स और संचार मार्गों का उपयोग करें।
• क्लास डायग्राम: स्थिर संरचना को दर्शाने के लिए क्लासेज, संबंधों और गुणों का उपयोग करें।

यहां कंपोनेंट डायग्राम, डेप्लॉयमेंट डायग्राम और क्लास डायग्राम की सारांशित तुलना एक तालिका रूप में दी गई है:

पहलू	कंपोनेंट डायग्राम	डेप्लॉयमेंट डायग्राम	क्लास डायग्राम
उद्देश्य	कंपोनेंट-आधारित सिस्टम को दर्शाना, निर्दिष्ट करना और दस्तावेजीकरण करना।	हार्डवेयर नोड्स पर सॉफ्टवेयर कंपोनेंट्स के डेप्लॉयमेंट को दर्शाना।	क्लासेज और उनके संबंधों के संदर्भ में सिस्टम की स्थिर संरचना को दर्शाना।
फोकस	सिस्टम के भौतिक पहलुओं और कंपोनेंट्स के संगठन पर ध्यान केंद्रित करना।	हार्डवेयर नोड्स पर सॉफ्टवेयर के भौतिक डेप्लॉयमेंट पर ध्यान केंद्रित करना।	क्लासेज के संदर्भ में सिस्टम की स्थिर संरचना।
प्राथमिक तत्व	कंपोनेंट्स, इंटरफेस और संबंध।	नोड्स, कंपोनेंट्स और संचार मार्ग।	क्लासेज, संबंध और गुण।
अब्स्ट्रैक्शन स्तर	भौतिक कार्यान्वयन दृष्टिकोण पर जोर देता है।	डेप्लॉयमेंट और संसाधन आवंटन पर ध्यान केंद्रित करता है।	प्रणाली की स्थिर संरचना को पकड़ता है।
संदर्भ	सिस्टम आर्किटेक्ट और डेवलपर्स।	सिस्टम एडमिनिस्ट्रेटर्स और आईटी पेशेवर।	सॉफ्टवेयर डेवलपर्स और डिजाइनर्स।
प्रतीकात्मक चिह्न	घटकों, इंटरफेस और संबंधों के लिए आयताकार आकृतियाँ।	नोड्स, घटक और संचार मार्ग।	वर्ग, संबंध और गुण।

इन यूएमएल आरेखों के अलग-अलग उद्देश्यों और ध्यान केंद्रित बिंदुओं को समझने से एक प्रणाली की संरचना का व्यापक प्रतिनिधित्व संभव होता है, जिसमें इसके भौतिक डेप्लॉयमेंट से लेकर इसकी स्थिर संरचना तक शामिल है।

मूल रूप से, घटक आरेख, डेप्लॉयमेंट आरेख और वर्ग आरेख यूएमएल में अलग-अलग उद्देश्यों के लिए कार्य करते हैं, जो प्रणाली के विभिन्न पहलुओं के व्यापक दृश्य प्रदान करते हैं। इन आरेखों को एक साथ जोड़ने से प्रणाली की संरचना का समग्र ज्ञान प्राप्त होता है, जिसमें इसकी स्थिर संरचना से लेकर इसके भौतिक डेप्लॉयमेंट तक शामिल है।

सारांश

घटक आरेखघटक आरेख घटकों के भौतिक संगठन के बारे में ज्ञान प्रदान करते हैं, डेप्लॉयमेंट आरेख हार्डवेयर नोड्स पर सॉफ्टवेयर डेप्लॉयमेंट पर ध्यान केंद्रित करते हैं, और वर्ग आरेख प्रणाली की संरचना का स्थिर दृश्य प्रदान करते हैं। प्रत्येक आरेख के विशिष्ट योगदान को समझकर हितधारक प्रणाली के उच्च स्तरीय वास्तुकला से लेकर इसके भौतिक डेप्लॉयमेंट और स्थिर संरचना तक विभिन्न पहलुओं को समझ सकते हैं। इन दृष्टिकोणों को एक साथ जोड़ने से सॉफ्टवेयर विकास और इंजीनियरिंग में जटिल प्रणालियों को समझने में मदद मिलती है।

यूएमएल घटक आरेख जटिल प्रणालियों के स्थिर कार्यान्वयन दृश्य को समझने के लिए एक शक्तिशाली तरीका प्रदान करते हैं। घटकों और उनके अंतरक्रियाओं के दृश्य रास्ते प्रदान करके, ये आरेख डेवलपर्स, आर्किटेक्ट्स और सिस्टम विश्लेषकों के लिए अनिवार्य उपकरण बन जाते हैं।

खुद को आजमाएं

इन अवधारणाओं को लागू करने के लिए, उपयोग करने के बारे में सोचेंविजुअल पैराडाइग्म कम्युनिटी एडिशन, एक मुफ्त और स्पष्ट यूएमएल सॉफ्टवेयर। अपने स्वयं के घटक आरेख बनाएं ताकि आपको सिस्टम मॉडलिंग में अपनी समझ और कौशल में सुधार हो।
