क्लास डायग्राम्स के लिए शुरुआती गाइड

परिचय

क्लास डायग्राम्स ऑब्जेक्ट-ओरिएंटेड मॉडलिंग का एक महत्वपूर्ण हिस्सा हैं और सॉफ्टवेयर विकास में एक प्रणाली की संरचना को दृश्य रूप से दिखाने और डिज़ाइन करने के लिए व्यापक रूप से उपयोग किए जाते हैं। इस शुरुआती गाइड में, हम आपको क्लास डायग्राम्स के बारे में परिचय देंगे, उनके मुख्य घटकों की व्याख्या करेंगे, और विजुअल पैराडाइग्म ऑनलाइन का उपयोग करके उन्हें कैसे बनाया जाता है, एक विविध मॉडलिंग टूल के बारे में बताएंगे जिसमें बड़ी संख्या में टेम्पलेट्स हैं।

क्लास डायग्राम क्या है?

एक क्लास डायग्राम एक प्रकार का UML (यूनिफाइड मॉडलिंग भाषा) डायग्राम है जो प्रणाली की स्थिर संरचना का प्रतिनिधित्व करता है। यह क्लासेस, उनके गुण, विधियाँ और उनके बीच के संबंधों का दृश्य प्रतिनिधित्व प्रदान करता है। क्लास डायग्राम्स सॉफ्टवेयर प्रणालियों के डिज़ाइन और संचार के लिए एक मौलिक उपकरण हैं, जिससे विकासकर्ताओं और सिस्टम वार्किटेक्ट्स के लिए यह एक आवश्यक कौशल बन जाता है।

क्लास डायग्राम के मुख्य घटक

क्लास डायग्राम बनाने में डूबने से पहले, आइए मौलिक घटकों को समझें:

1. क्लास: एक क्लास क्लास डायग्राम का मुख्य निर्माण तत्व है। यह वस्तुओं के लिए एक नक्शा प्रस्तुत करता है और उनके गुण और विधियों को परिभाषित करता है। क्लास डायग्राम में, क्लासेस को आमतौर पर तीन भागों वाले आयताकार आकृति के रूप में दर्शाया जाता है: क्लास का नाम, गुण और विधियाँ।
2. गुण: गुण एक क्लास के गुण या विशेषताएँ हैं। वे क्लास के दूसरे भाग में सूचीबद्ध होते हैं और आमतौर पर गुण का नाम और उसका डेटा प्रकार शामिल होते हैं।
3. विधियाँ: विधियाँ उन व्यवहारों या कार्यों का प्रतिनिधित्व करती हैं जो एक क्लास कर सकती है। वे क्लास के तीसरे भाग में सूचीबद्ध होती हैं और विधि के नाम, पैरामीटर, रिटर्न प्रकार और कभी-कभी दृश्यता संशोधक (जैसे: सार्वजनिक, निजी) शामिल होते हैं।
4. संबंध: संबंध क्लासों के बीच के संबंधों का प्रतिनिधित्व करते हैं। इन्हें क्लासों को जोड़ने वाली रेखाओं के रूप में दर्शाया जाता है और इन पर संबंध के प्रकार को वर्णित करने के लिए लेबल भी लगाए जा सकते हैं। संबंध एक-एक, एक-बहुत या बहुत-बहुत हो सकते हैं।
5. विरासत: विरासत को उप-क्लास से अधिक-क्लास की ओर इशारा करने वाली तीर के रूप में दर्शाया जाता है। इसका अर्थ है कि उप-क्लास अधिक-क्लास से गुण और विधियों को विरासत में प्राप्त करती है।
6. एग्रीगेशन और कंपोजिशन: एग्रीगेशन और कंपोजिशन क्लासों के बीच पूर्ण-भाग संबंधों का प्रतिनिधित्व करने वाले विशेष प्रकार के संबंध हैं। एग्रीगेशन को हीरे के आकार के रूप में दर्शाया जाता है, जबकि कंपोजिशन भरे हुए हीरे के आकार के रूप में दर्शाया जाता है।

विजुअल पैराडाइग्म ऑनलाइन के साथ क्लास डायग्राम बनाना

विजुअल पैराडाइग्म ऑनलाइन एक शक्तिशाली उपकरण है जो क्लास डायग्राम बनाने को आसान बनाता है। यहाँ शुरुआत करने के लिए तरीके हैं:

1. साइन अप करें: अगर आपने अभी तक नहीं किया है, तो विजुअल पैराडाइग्म ऑनलाइन खाता बनाएं।
2. एक टेम्पलेट चुनें: विजुअल पैराडाइग्म ऑनलाइन विभिन्न प्रकार के क्लास डायग्राम्स के लिए विस्तृत विकल्पों के टेम्पलेट प्रदान करता है। आप अपन प्रोजेक्ट के लिए उपयुक्त टेम्पलेट चुन सकते हैं या खाली डायग्राम से शुरुआत कर सकते हैं।
3. क्लासेस जोड़ें: डायग्राम कैनवास पर क्लास आकृतियों को खींचकर रखें। क्लास पर डबल क्लिक करके उसके नाम, गुण और विधियों को संपादित करें।
4. संबंध बनाएं: क्लासों के बीच संबंध बनाने के लिए कनेक्टर टूल का उपयोग करें। कनेक्टर को समायोजित करें और संबंधों का वर्णन करने के लिए लेबल जोड़ें।
5. विरासत जोड़ें: विरासत को दिखाने के लिए, एक उपवर्ग को एक अधिक सामान्य वर्ग से जोड़ने के लिए सामान्यीकरण तीर का उपयोग करें।
6. अनुकूलित करें: रंगों, फॉन्टों और शैलियों को समायोजित करके अपने आरेख को दृश्य रूप से आकर्षक और समझने में आसान बनाएं।
7. सहेजें और साझा करें: अपने क्लास आरेख को Visual Paradigm Online में सहेजें और इसे अपनी टीम या हितधारकों के साथ साझा करें।

उदाहरणों के माध्यम से सीखें

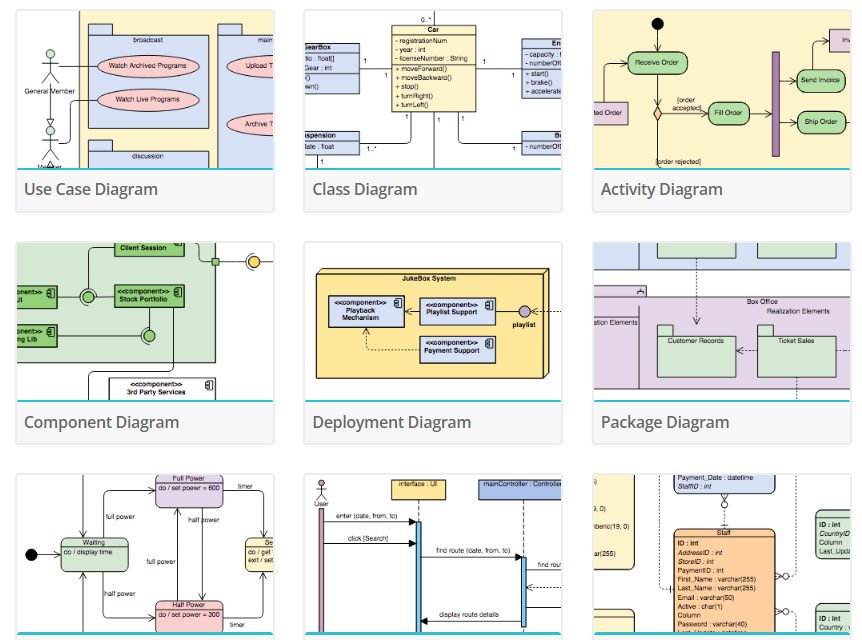

Visual Paradigm Online एक विशाल संग्रह प्रदान करता हैक्लास आरेख प्रारूप और उदाहरण। उदाहरणों के माध्यम से सीखना क्लास आरेख मॉडलिंग के अवधारणाओं और उत्तम व्यवहार को समझने का एक प्रभावी तरीका है। आप इन प्रारूपों का अन्वेषण कर सकते हैं ताकि विभिन्न प्रकार के प्रणालियों के प्रतिनिधित्व को देख सकें और मॉडलिंग तकनीकों के बारे में ज्ञान प्राप्त कर सकें

सारांश

क्लास आरेख सॉफ्टवेयर प्रणालियों के डिजाइन और संचार के लिए एक मौलिक उपकरण हैं। Visual Paradigm Online, अपने उपयोगकर्ता-अनुकूल इंटरफेस और विस्तृत प्रारूप लाइब्रेरी के साथ, शुरुआती उपयोगकर्ताओं के लिए क्लास आरेख बनाना आसान बनाता है और व्यावहारिक उदाहरणों के माध्यम से सीखने की सुविधा प्रदान करता है। इसलिए, मॉडलिंग शुरू करें और अपने सॉफ्टवेयर विकास यात्रा में क्लास आरेखों की शक्ति को अनलॉक करें!
