SysML पैरामेट्रिक डायग्राम्स के लिए शुरुआती गाइड

परिचय

SysML (प्रणाली मॉडलिंग भाषा) जटिल प्रणालियों के डिज़ाइन के लिए एक शक्तिशाली उपकरण है, और पैरामेट्रिक डायग्राम्स SysML का एक मूल्यवान घटक है जो प्रणाली के भीतर गणितीय संबंधों के मॉडलिंग और विश्लेषण में मदद करता है। इस शुरुआती गाइड में, हम पैरामेट्रिक डायग्राम्स के मूल सिद्धांतों, उनके महत्व और विज़ुअल मॉडलिंग टूल्स जैसे विज़ुअल पैराडाइग्म ऑनलाइन का उपयोग करके उन्हें कैसे बनाया जाता है, इस पर चर्चा करेंगे, जो प्रक्रिया को सरल बनाने के लिए टेम्पलेट का संग्रह प्रदान करता है।

पैरामेट्रिक डायग्राम क्या हैं?

SysML में पैरामेट्रिक डायग्राम्स गणितीय संबंधों, सीमाओं और एक प्रणाली के विभिन्न घटकों या तत्वों के बीच समीकरणों को दर्शाने के लिए उपयोग किए जाने वाले आरेख हैं। ये डायग्राम प्रणाली के भीतर प्रदर्शन सीमाओं और निर्भरताओं के मॉडलिंग और विश्लेषण के लिए विशेष रूप से उपयोगी हैं।

पूर्व शर्तें

पैरामेट्रिक डायग्राम्स के साथ काम करने से पहले, सुनिश्चित करें कि आप अपने प्रोजेक्ट के लिए SysML प्रोफाइल का उपयोग कर रहे हैं, क्योंकि पैरामेट्रिक डायग्राम्स इस प्रोफाइल के लिए विशिष्ट हैं।

पैरामेट्रिक डायग्राम्स के सामान्य उपयोग

पैरामेट्रिक डायग्राम्स प्रणाली डिज़ाइन में कई महत्वपूर्ण उद्देश्यों के लिए सेवा करते हैं:

1. कार्यों का वस्तुनिष्ठ विश्लेषण: वे एक प्रणाली के भीतर विभिन्न कार्यों या घटकों के बीच संबंधों की पहचान और दृश्यीकरण में मदद करते हैं, जिससे व्यापक विश्लेषण संभव होता है।
2. प्रभावशीलता का माप: पैरामेट्रिक डायग्राम्स आपको अपने तत्वों के निर्भरता और सीमाओं को गणितीय रूप से मॉडलिंग करके विभिन्न प्रणाली तत्वों की प्रभावशीलता का माप करने में सक्षम बनाते हैं।
3. संबंधों की स्पष्टता: वे एक चर या पैरामीटर के दूसरे से कैसे संबंधित होने का स्पष्ट दृश्य प्रस्तुत करते हैं, जिससे जटिल प्रणाली व्यवहार को समझना आसान हो जाता है।

पैरामेट्रिक डायग्राम्स का निर्माण

पैरामेट्रिक डायग्राम्स स्वतंत्र तत्व नहीं हैं; इन्हें मॉडल तत्वों के रूप में बनाया जाता है जिन्हें कहा जाता हैसीमा ब्लॉक. इन ब्लॉक्स में प्रणाली घटकों के बीच संबंधों का वर्णन करने वाले सामान्य या मूल गणितीय सूत्रों को परिभाषित किया जाता है। पैरामेट्रिक डायग्राम्स के निर्माण के लिए एक चरण-दर-चरण गाइड यहां दिया गया है:

1. सीमा ब्लॉक को परिभाषित करें

सीमा ब्लॉक पैरामेट्रिक डायग्राम्स के लिए आवश्यक निर्माण तत्व हैं। इनमें गणितीय समीकरण और संबंधों को समेटा जाता है। सीमा ब्लॉक बनाने के लिए:

• अपने मॉडलिंग टूल तक पहुंचें (उदाहरण के लिए, विज़ुअल पैराडाइग्म ऑनलाइन)।
• अपने प्रोजेक्ट तक जाएं और SysML प्रोफाइल चुनें।
• ब्लॉक परिभाषा डायग्राम के भीतर, अपनी प्रणाली के लिए संबंधित गणितीय सूत्रों का प्रतिनिधित्व करने वाले सीमा ब्लॉक बनाएं।

2. एक पैरामेट्रिक डायग्राम बनाएं

जब आप आवश्यक सीमा ब्लॉक परिभाषित कर चुके हों, तो आप पैरामेट्रिक डायग्राम बनाने के लिए आगे बढ़ सकते हैं:

• अपने प्रोजेक्ट के भीतर, डायग्राम निर्माण मेनू तक जाएं।
• उपलब्ध डायग्राम प्रकारों में से “पैरामेट्रिक डायग्राम” का चयन करें।
• सीमा गुणों को जोड़ना शुरू करें और उन्हें उचित सीमा ब्लॉक से जोड़ें, जिससे आपकी प्रणाली के भीतर गणितीय संबंध बनते हैं।

3. इनपुट पैरामीटर जोड़ें

एक पैरामेट्रिक आरेख में, आपको अक्सर इनपुट पैरामीटर या मान परिभाषित करने की आवश्यकता होती है जिन्हें अवरोध ब्लॉक द्वारा दर्शाए गए समीकरणों में आपूर्ति की जाती है। इन इनपुट्स के कारण आप विभिन्न स्थितियों के तहत गणना कर सकते हैं और प्रणाली के व्यवहार का विश्लेषण कर सकते हैं।

4. गणितीय संबंधों का मॉडलिंग करें

गणितीय संबंधों का सही ढंग से प्रतिनिधित्व करने के लिए अवरोध गुणों, अवरोध ब्लॉकों और इनपुट पैरामीटरों को जोड़ें। अपनी समीकरणों और अवरोधों को स्पष्ट रूप से दस्तावेज़ करने के लिए कनेक्टर्स और अनोटेशन का उपयोग करें।

विजुअल पैराडाइग्म ऑनलाइन के साथ उदाहरणों के माध्यम से सीखें

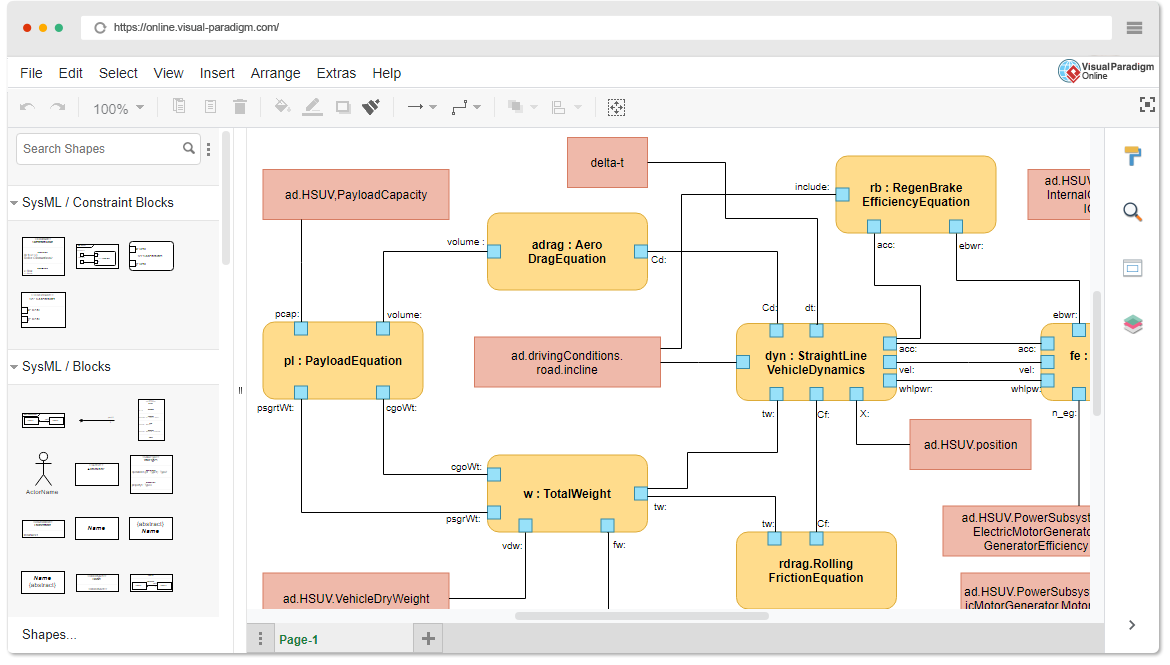

विजुअल पैराडाइग्म ऑनलाइन कुछ टेम्पलेट प्रदान करता है जो आपको बनाने में सहायता कर सकते हैंपैरामेट्रिक आरेख। आप इन टेम्पलेट्स का अन्वेषण करके शुरू कर सकते हैं और उन्हें अपनी विशिष्ट प्रणाली डिज़ाइन की आवश्यकताओं के अनुसार संशोधित कर सकते हैं। उदाहरणों के माध्यम से सीखना पैरामेट्रिक आरेखों की अवधारणाओं और तकनीकों को समझने का एक प्रभावी तरीका है

निष्कर्ष

SysML पैरामेट्रिक आरेख जटिल प्रणालियों के भीतर गणितीय संबंधों के मॉडलिंग और विश्लेषण के लिए अमूल्य उपकरण हैं। इस गाइड में वर्णित चरणों का पालन करने और विजुअल मॉडलिंग उपकरणों जैसे विजुअल पैराडाइग्म ऑनलाइन का उपयोग करके, आप आत्मविश्वास और निपुणता के साथ प्रणालियों का डिज़ाइन और विश्लेषण कर सकते हैं।
