विजुअल पैराडाइग्म ऑनलाइन के साथ उपयोग केस डायग्राम के लिए शुरुआती गाइड

परिचय

उपयोग केस डायग्राम सॉफ्टवेयर इंजीनियरिंग और सिस्टम विश्लेषण के क्षेत्र में एक मौलिक उपकरण हैं। वे उपयोगकर्ताओं या बाहरी प्रणालियों और एक सॉफ्टवेयर प्रणाली के बीच अंतरक्रिया को दृश्य रूप से दर्शाने में मदद करते हैं। उपयोग केस डायग्राम का उपयोग एक प्रणाली की कार्यात्मक आवश्यकताओं को कैप्चर, परिभाषित और संचारित करने के लिए व्यापक रूप से किया जाता है। इस शुरुआती गाइड में, हम आपको उपयोग केस डायग्राम के बारे में परिचय देंगे और आपको विजुअल पैराडाइग्म ऑनलाइन का उपयोग करके उन्हें कैसे बनाना है, एक शक्तिशाली डायग्रामिंग उपकरण के रूप में दिखाएंगे।

उपयोग केस डायग्राम क्या है?

एक उपयोग केस डायग्राम विभिन्न एक्टर्स (उपयोगकर्ता या बाहरी प्रणालियाँ) और एक प्रणाली के बीच अंतरक्रिया का ग्राफिकल प्रतिनिधित्व है। यह निम्नलिखित प्रश्नों के उत्तर देने में मदद करता है:

1. प्रणाली के साथ कौन अंतरक्रिया करता है? – इसे एक्टर्स द्वारा दर्शाया जाता है।
2. इन एक्टर्स प्रणाली के साथ कौन सी क्रियाएँ या कार्य कर सकते हैं? – इन्हें उपयोग केस द्वारा दर्शाया जाता है।
3. इन एक्टर्स और उपयोग केस कैसे अंतरक्रिया करते हैं? – इसे एक्टर्स और उपयोग केस के बीच संबंध (रेखाएँ) के माध्यम से दर्शाया जाता है।

विजुअल पैराडाइग्म ऑनलाइन के साथ शुरुआत

उपयोग केस डायग्राम बनाने में डूबने से पहले, आपको विजुअल पैराडाइग्म ऑनलाइन तक पहुँच की आवश्यकता होगी। यदि आपके पास पहले से एक खाता नहीं है, तो आप मुफ्त खाता बना सकते हैं या परीक्षण संस्करण का उपयोग कर सकते हैं। जब आप लॉग इन कर लें, तो निम्नलिखित चरणों का पालन करें:

चरण 1: एक नया प्रोजेक्ट बनाएं

1. लॉग इन करने के बाद, एक नया प्रोजेक्ट शुरू करने के लिए “प्रोजेक्ट बनाएं” या “नया प्रोजेक्ट” पर क्लिक करें।

चरण 2: उपयोग केस डायग्राम जोड़ें

1. अपने प्रोजेक्ट के भीतर, “डायग्राम” टैब पर क्लिक करें।
2. डायग्राम प्रकारों की सूची से “उपयोग केस डायग्राम” चुनें।

चरण 3: एक्टर्स जोड़ें

1. एक्टर्स जोड़ने के लिए, बाएं टूलबार पर “एक्टर” आइकन पर क्लिक करें।
2. डायग्राम कैनवास पर क्लिक करें जहाँ आप एक्टर को रखना चाहते हैं।
3. एक्टर का नाम देने के लिए इस पर डबल-क्लिक करें और नाम टाइप करें।

चरण 4: उपयोग केस जोड़ें

1. उपयोग केस जोड़ने के लिए, बाएं टूलबार पर “उपयोग केस” आइकन पर क्लिक करें।
2. उपयोग केस रखने के लिए डायग्राम कैनवास पर क्लिक करें।
3. उपयोग केस का नाम देने के लिए इस पर डबल-क्लिक करें।
4. उपयोग केस को एक्टर्स से जोड़ने के लिए, उपयोग केस से एक्टर तक क्लिक और ड्रैग करें। इससे उनके बीच संबंध का प्रतिनिधित्व होता है।

चरण 5: संबंध जोड़ें

1. आप बाएं टूलबार पर “संबंध” आइकन का उपयोग करके उपयोग केस के बीच संबंध जोड़ सकते हैं।
2. जिस उपयोग केस को जोड़ना चाहते हैं, उस पर क्लिक करें, फिर दूसरे उपयोग केस पर क्लिक करें ताकि संबंध स्थापित हो जाए।

चरण 6: विवरण जोड़ें

1. एक्टर्स, उपयोग केस या संबंधों के लिए विवरण या विवरण जोड़ने के लिए, आप उन पर दाएं क्लिक कर सकते हैं और “विवरण खोलें” चुन सकते हैं।
2. यहां, आप विवरण, सीमाएं और अन्य संबंधित जानकारी जोड़ सकते हैं।

चरण 7: सहेजें और साझा करें

1. अपने प्रोजेक्ट को नियमित रूप से सहेजना न भूलें।
2. आप अपने उपयोग केस आरेख को अपने प्रोजेक्ट में उन्हें आमंत्रित करके या आरेख को एक छवि या PDF के रूप में निर्यात करके दूसरों के साथ साझा कर सकते हैं।

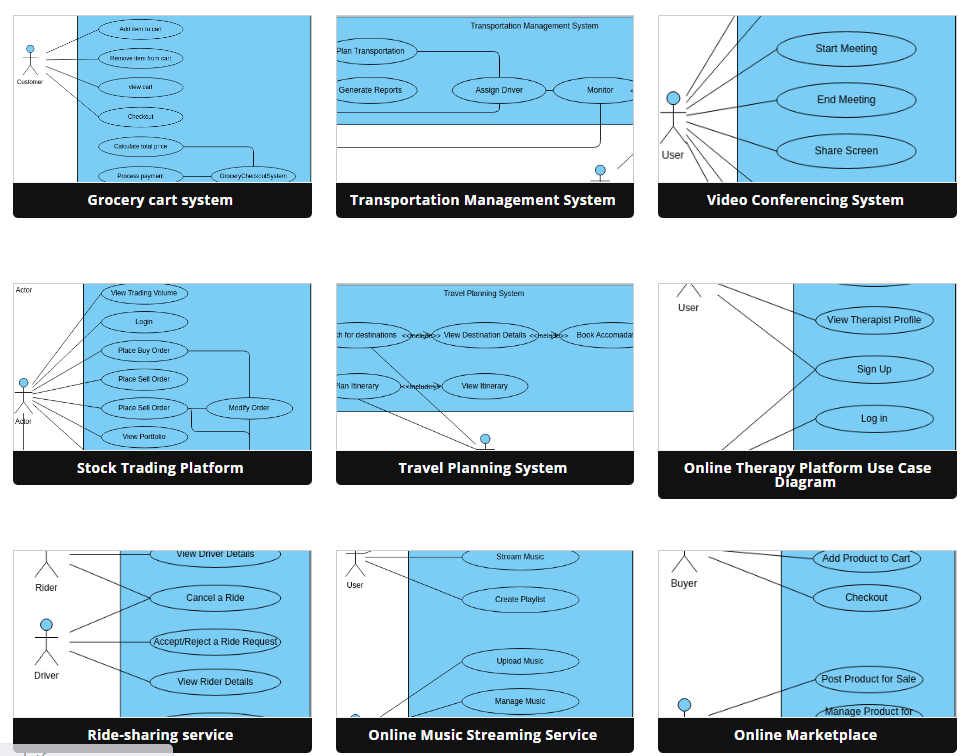

विजुअल पैराडाइग्म ऑनलाइन टेम्पलेट्स के साथ उदाहरणों के माध्यम से सीखें

विजुअल पैराडाइग्म ऑनलाइन एक बड़ी संग्रह उपलब्ध कराता हैटेम्पलेट्स विभिन्न आरेख प्रकार, उपयोग केस आरेख सहित, के साथ शुरुआत करने में मदद करने के लिए। यहां आप टेम्पलेट्स का उपयोग सीखने के लिए कैसे कर सकते हैं:

1. विजुअल पैराडाइग्म ऑनलाइन में, “टेम्पलेट्स” खंड पर जाएं।
2. उपलब्ध टेम्पलेट्स के माध्यम से ब्राउज़ करें और अपने प्रोजेक्ट या सीखने के उद्देश्यों के अनुरूप एक उपयोग केस आरेख टेम्पलेट चुनें।
3. एडिटर में इसे खोलने के लिए टेम्पलेट पर क्लिक करें।
4. टेम्पलेट में एक्टर्स, उपयोग केस और संबंधों को कैसे व्यवस्थित किया गया है, इसका अध्ययन करें।
5. अपने विशिष्ट उपयोग केस आरेख आवश्यकता के अनुरूप टेम्पलेट को संशोधित करें

उदाहरणों के माध्यम से सीखना उपयोग केस आरेख बनाने में सर्वोत्तम व्यवहार को समझने और अपने अपने प्रोजेक्ट के लिए प्रेरणा प्राप्त करने का एक प्रभावी तरीका हो सकता है।

सारांश

उपयोग केस आरेख प्रणाली के अंतरक्रियाओं और आवश्यकताओं को दृश्य रूप से दर्शाने के लिए मूल्यवान उपकरण हैं। विजुअल पैराडाइग्म ऑनलाइन इन आरेखों को बनाने के लिए एक सुलभ प्लेटफॉर्म प्रदान करता है, और टेम्पलेट्स का उपयोग आपको अवधारणाओं को सीखने और प्रभावी ढंग से लागू करने में मदद कर सकता है। अभ्यास और प्रयोग आपकी कौशल को बढ़ाएंगे जिससे आप अपने सॉफ्टवेयर विकास प्रोजेक्ट्स के लिए स्पष्ट और सूचनाप्रद उपयोग केस आरेख बनाने में सक्षम होंगे।
