कारणात्मक लूप आरेखों का व्यापक गाइड

परिचय

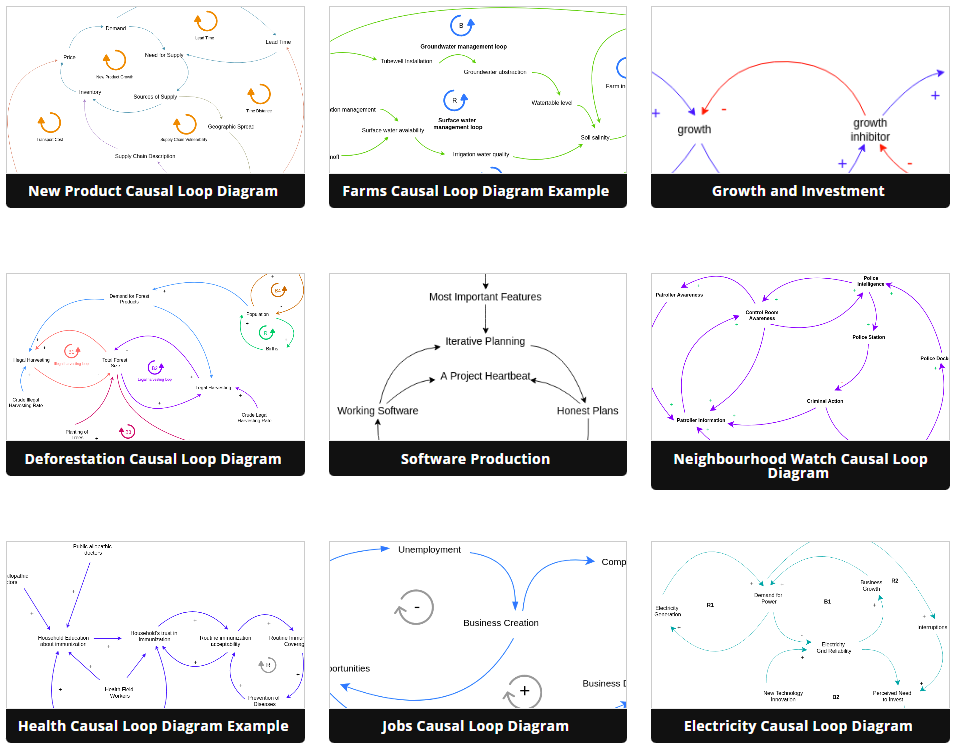

कारणात्मक लूप आरेख (CLD) जटिल प्रणालियों के भीतर कारणात्मक संबंधों को समझने और उनका प्रतिनिधित्व करने के लिए एक शक्तिशाली उपकरण है। यह प्रणाली के चरों के बीच एक दूसरे पर प्रभाव को देखने में मदद करता है और यह निर्धारित करता है कि इन प्रभावों के सकारात्मक (प्रबलन) या नकारात्मक (संतुलन) होने की संभावना है। यह व्यापक गाइड CLD के उद्देश्य, मुख्य अवधारणाओं और तत्वों को कवर करेगा और उदाहरण प्रदान करेगा पूर्व-निर्मित टेम्पलेटउपलब्ध हैविजुअल पैराडाइम ऑनलाइन.

कारणात्मक लूप आरेखों का उद्देश्य

कारणात्मक लूप आरेख निम्नलिखित महत्वपूर्ण उद्देश्यों को प्राप्त करते हैं:

1. जटिल प्रणालियों को समझना:वे चरों के बीच कारण और प्रभाव के संबंधों की पहचान करके जटिल प्रणालियों को गहराई से समझने में मदद करते हैं।
2. नीति विश्लेषण:CLD का उपयोग प्रणाली के भीतर नीति परिवर्तन या हस्तक्षेप के संभावित प्रभावों के विश्लेषण के लिए किया जा सकता है।
3. निर्णय लेना:वे विभिन्न क्रियाओं के परिणामों के बारे में जानकारी प्रदान करके जागरूक निर्णय लेने में मदद करते हैं।
4. संचार:CLD प्रणाली में अंतर्निर्भरता को दृश्य रूप से प्रस्तुत करके स्टेकहोल्डर्स के बीच संचार को सुगम बनाते हैं।
5. समस्या समाधान:वे समस्याओं के मूल कारणों की पहचान करने और संभावित समाधानों की खोज में मदद करते हैं।

कारणात्मक लूप आरेखों की मुख्य अवधारणाएं और तत्व

1. चर

चर CLD में मुख्य तत्व हैं। वे प्रणाली के भीतर उन मात्राओं या गुणों का प्रतिनिधित्व करते हैं जो समय के साथ बदल सकते हैं। चर आमतौर पर लेबल के साथ ओवल या आयताकार आकृतियों के रूप में दर्शाए जाते हैं।

2. तीर

तीर चरों के बीच कारणात्मक संबंधों का प्रतिनिधित्व करते हैं। कारणात्मक संबंधों के दो प्रकार होते हैं:

• सकारात्मक (+):एक सकारात्मक संबंध इंगित करता है कि जब कारण वाला चर बढ़ता है, तो सभी अन्य बातों के समान रहने पर प्रभाव वाला चर भी बढ़ता है। विपरीत रूप से, कारण वाले चर में कमी आने से प्रभाव वाले चर में भी कमी आती है।
• नकारात्मक (-):एक नकारात्मक संबंध इंगित करता है कि कारण वाले चर में वृद्धि प्रभाव वाले चर में कमी के कारण होती है, और विपरीत भी। यह विपरीत संबंध का प्रतिनिधित्व करता है।

3. लूप लेबल

लूप लेबल CLD के भीतर फीडबैक लूप का वर्णन करने के लिए उपयोग किए जाने वाले शब्द या वाक्यांश हैं। फीडबैक लूप निम्नलिखित में से किसी एक हो सकते हैं:

• प्रबलन (R): एक प्रबलन लूप एक चक्र है जिसमें एक चर में प्रारंभिक परिवर्तन लूप के माध्यम से फैलता है और उसी दिशा में विचलन को प्रबलित करता है। यह अक्सर घातीय वृद्धि या ह्रास की ओर जाता है।
• संतुलन (B): एक संतुलन लूप एक चक्र है जिसमें एक चर में प्रारंभिक परिवर्तन लूप के माध्यम से फैलता है और प्रारंभिक विचलन का विरोध करता है, लक्ष्य तक पहुंचने या स्थिरता बनाए रखने की कोशिश करता है।

विजुअल पैराडाइग्म ऑनलाइन का उपयोग करके उदाहरणों के माध्यम से सीखें

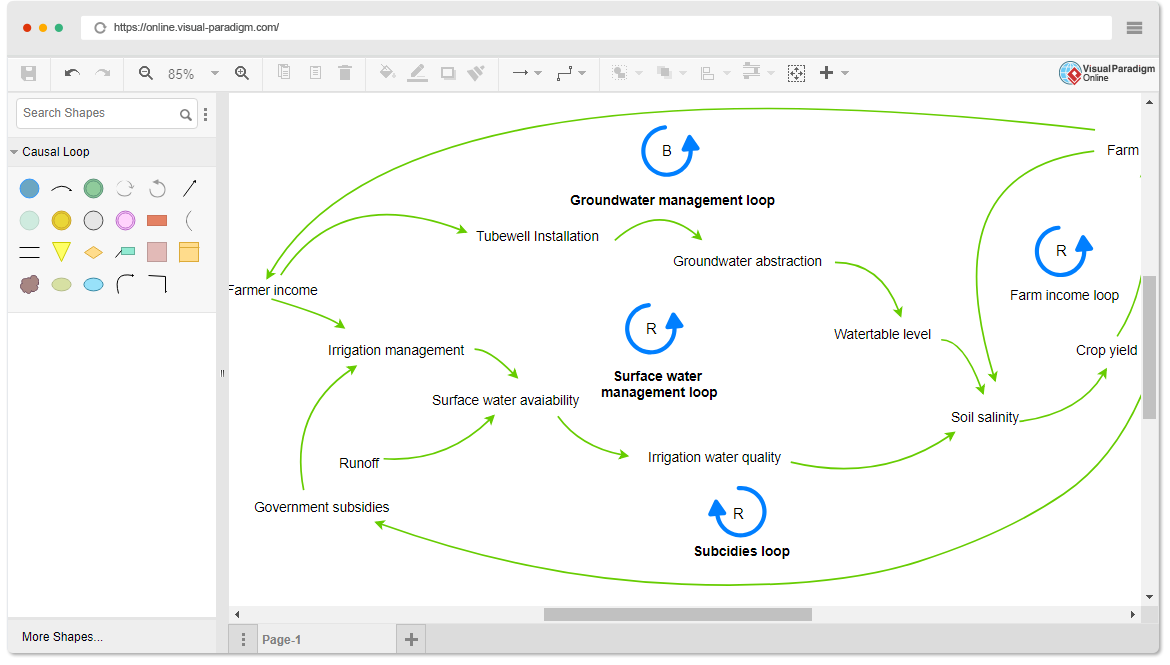

विजुअल पैराडाइग्म ऑनलाइन पूर्व-निर्मित टेम्पलेट के साथ CLD बनाने के लिए उपयोगकर्ता-अनुकूल प्लेटफॉर्म प्रदान करता है। आइए एक सकारात्मक प्रबलन लूप के उपयोग से एक उदाहरण का अध्ययन करें।

उदाहरण: सकारात्मक प्रबलन लूप

परिदृश्य: हम यह दिखाना चाहते हैं कि बैंक बैलेंस में वृद्धि के कारण अर्जित ब्याज में वृद्धि होती है, जिससे एक सकारात्मक प्रबलन लूप बनता है।

1. विजुअल पैराडाइग्म ऑनलाइन तक पहुंचें: विजुअल पैराडाइग्म ऑनलाइन पर जाएं (https://online.visual-paradigm.com/).
2. एक नया आरेख बनाएं: आरेख प्रकार के रूप में “कारण लूप आरेख” चुनें और एक नया आरेख बनाएं।
3. चर जोड़ें: अपने आरेख में दो चर – “बैंक बैलेंस” और “अर्जित ब्याज” – जोड़ें। उन्हें सही तरीके से लेबल करें।
4. तीर जोड़ें: दो तीर बनाएं:
   • “बैंक बैलेंस” से “अर्जित ब्याज” की ओर एक तीर, जिसमें “+” प्रतीक है, जो सकारात्मक कारण संबंध का प्रतिनिधित्व करता है।
   • “अर्जित ब्याज” से “बैंक बैलेंस” की ओर एक और तीर, जिसमें “+” प्रतीक है, जो दर्शाता है कि अर्जित ब्याज बैंक बैलेंस में योगदान देता है।
5. लूप लेबल जोड़ें: लूप लेबल जोड़ें और इसे “R” के रूप में निर्दिष्ट करें ताकि सकारात्मक प्रबलन लूप का संकेत मिल सके।
6. लूप को दृश्य बनाएं: तीरों को जोड़कर एक लूप बनाएं, और कनेक्टर का उपयोग करके स्पष्ट और संगठित आरेख बनाएं।
7. कथा: बैंक बैलेंस और अर्जित ब्याज के बीच संबंध की व्याख्या करते हुए एक संक्षिप्त कथा लिखें, जिसमें लूप के सकारात्मक प्रबलन प्रकृति पर जोर दिया गया हो।
8. सहेजें और साझा करें: अपने CLD को सहेजें और विश्लेषण और चर्चा के लिए इसे दूसरों के साथ साझा करें।

यह उदाहरण दर्शाता है कि विजुअल पैराडाइग्म ऑनलाइन का उपयोग विभिन्न परिदृश्यों के लिए CLD बनाने के लिए कैसे किया जा सकता है, जिससे आप जटिल प्रणालियों और उनके फीडबैक गतिविधियों को समझने में मदद मिलती है।

निष्कर्ष

कारणात्मक लूप आरेख जटिल प्रणालियों के भीतर कारणात्मक संबंधों के मॉडलिंग और विश्लेषण के लिए मूल्यवान उपकरण हैं। CLD के उद्देश्य, मुख्य अवधारणाओं और तत्वों को समझने और Visual Paradigm Online जैसे उपकरणों का उपयोग करके उदाहरणों के साथ अभ्यास करने से आप विभिन्न क्षेत्रों में जटिल समस्याओं को देखने और हल करने की क्षमता में सुधार कर सकते हैं, व्यापार से लेकर पर्यावरण विज्ञान तक।
