जब हम जटिल आरेख बना रहे होते हैं, तो बहुत सारे कनेक्टर होते हैं और वे एक दूसरे को ओवरलैप करते हैं। उन्हें स्पष्ट बनाने के एक तरीके के रूप में उनके लिए लाइन जंप सेट करना है।

कनेक्टर के लिए लाइन जंप स्टाइल कैसे सेट करें

हमें इस फ़ंक्शन की आवश्यकता क्यों है

चूंकि कनेक्टर आमतौर पर रेखाएँ होती हैं, जब वे ओवरलैप होती हैं, तो हमें यह निर्धारित करना मुश्किल होता है कि वे किन बिंदुओं से संबंधित हैं।
विशेष रूप से उस मामले में जब कई कनेक्टर एक ही बिंदु पर जा रहे हों, तो यदि उन्हें सभी एक साथ रखा जाए, तो हम आरेख को गलत तरीके से समझ सकते हैं।

इस मामले में, किसी तरीके का उपयोग करके दूसरों को दिखाना बहुत महत्वपूर्ण है कि “वे दो अलग-अलग रेखाएँ हैं।”

लाइन जंप स्टाइल सेट करने के चरण

सबसे पहले, उन रेखाओं का चयन करें जिन्हें जंप स्टाइल की आवश्यकता है, फिर “लाइन जंप” पैनल-स्टाइल के तहत।
हम देख सकते हैं कि वहाँ 4 विकल्प हैं, जबकि डिफ़ॉल्ट स्टाइल होना चाहिए कोई नहीं.

लाइन जंप के स्टाइल को बदलें और वह विकल्प ढूंढें जो आपके आरेख के लिए सबसे अच्छा फिट हो:

1. आर्क

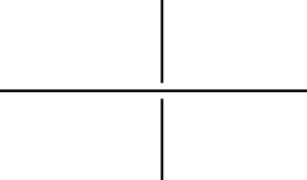

2. खाली स्थान

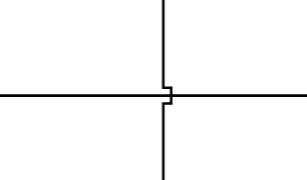

3. तीखा


रेखाओं का क्रम

जब रेखाएँ एक दूसरे को ओवरलैप करती हैं, तो लाइन जंप आगे वाली रेखा पर दिखाई देगी।

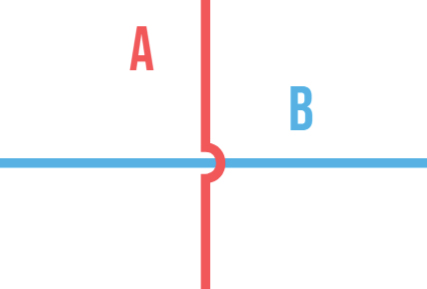

1. जब A, B के सामने है

2. जब B, A के सामने है


कनेक्टर को स्पष्ट बनाने का दूसरा तरीका

लाइन जंप स्टाइल सेट करने के बजाय, रेखाओं और आरेख के तत्वों के रंग बदलना भी उन्हें स्पष्ट बनाने का एक अच्छा तरीका है।
आरेख के सामग्री को अलग-अलग श्रेणियों में विभाजित करें, फिर उनके रंग क्रमशः बदलें।
