उपयोग केस आरेख में चार प्रकार के संबंध

Table of Contents hide

UML में, संबंध मॉडल तत्वों के बीच संबंध होते हैं। उपयोग केस भी विभिन्न प्रकार के संबंधों में एक दूसरे से जुड़े होते हैं। दो उपयोग केस के बीच का संबंध मूल रूप से दो उपयोग केस के बीच निर्भरता का मॉडल बनाता है। विभिन्न प्रकार के संबंधों का उपयोग करके मौजूदा उपयोग केस का पुनर्उपयोग करके, प्रणाली के विकास के लिए आवश्यक कुल प्रयास को कम किया जाता है।

उपयोग केस आरेख उपयोग केस, अभिनेता और उनके बीच संबंधों को दर्शाते हैं। उदाहरण के लिए, एक अभिनेता और उपयोग केस के बीच का संबंध यह दर्शाता है कि अभिनेता व्यापार प्रणाली की कुछ कार्यक्षमता का उपयोग कर सकता है।

संबंध संबंध

एक संबंध दो वर्गीकरणों के बीच एक संबंध है, जैसे एक अभिनेता और उपयोग केस, जो संबंध के कारण और उस पर नियंत्रण वाले नियमों का वर्णन करता है। एक संबंध एक अभिनेता और व्यापार उपयोग केस के बीच एक संबंध है। यह इंगित करता है कि एक अभिनेता व्यापार प्रणाली की कार्यक्षमता का उपयोग कर सकता है।

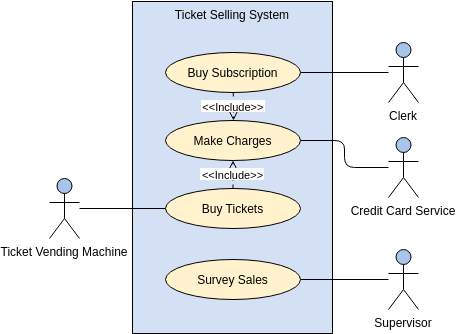

Use Case Diagram Example

सामान्यीकरण संबंध

एक सामान्यीकरण संबंध एक संबंध है जिसमें एक मॉडल तत्व (बच्चा) दूसरे मॉडल तत्व (माता-पिता) पर आधारित होता है। सामान्यीकरण संबंधों का उपयोग वर्ग आरेख, घटक आरेख, डेप्लॉयमेंट आरेख और उपयोग केस आरेख में किया जाता है ताकि यह दर्शाया जा सके कि बच्चे तत्व माता-पिता तत्व में परिभाषित सभी गुण, क्रियाएँ और संबंधों को स्वीकार करता है।

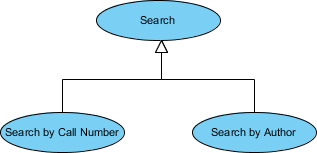

Use Case Diagram Generalization Example

शामिल करने वाले संबंध

UML मॉडलिंग में, एक शामिल करें संबंध एक संबंध है जिसमें एक उपयोग केस (आधार उपयोग केस) दूसरे उपयोग केस (शामिल उपयोग केस) की कार्यक्षमता को समावेश करता है। एक निर्माण संबंध उपयोग केस मॉडल में कार्यक्षमता के पुनर्उपयोग का समर्थन करता है।

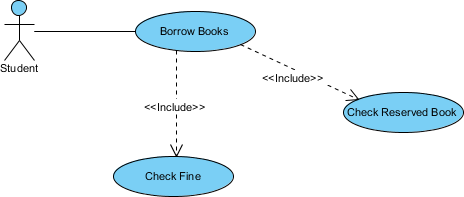

Use Case Diagram Include Example

विस्तार संबंध

UML मॉडलिंग में, आप एक विस्तार संबंध का उपयोग करके यह निर्दिष्ट करना है कि एक उपयोग केस (विस्तार) दूसरे उपयोग केस (आधार) के व्यवहार का विस्तार करता है। इस प्रकार के संबंध से प्रणाली या एप्लिकेशन के बारे में विवरण उजागर होते हैं जो आमतौर पर उपयोग केस में छिपे रहते हैं।

Use Case Diagram Extend Example

अधिक उपयोग केस उदाहरण

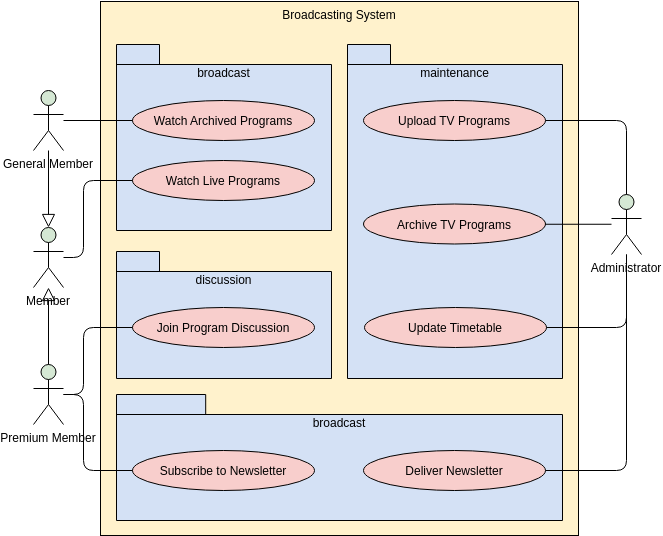

प्रसारण प्रणाली उपयोग केस आरेख

Use Case Diagram template: Broadcasting System Use Case Diagram (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

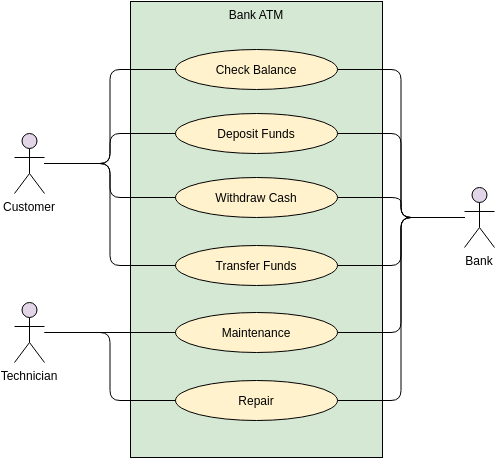

ATM उपयोग केस आरेख उदाहरण

Use Case Diagram template: ATM Use Case Diagram Example (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

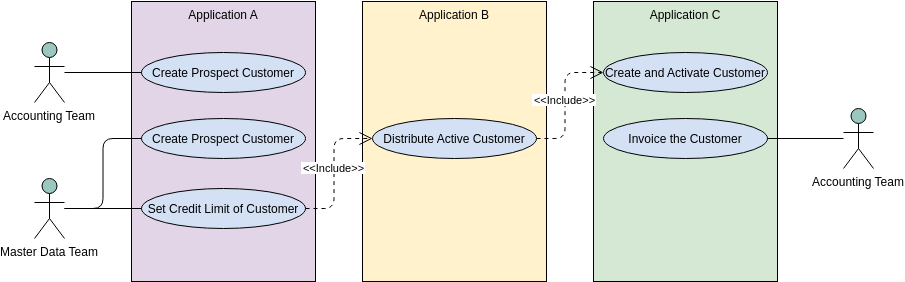

उपयोग केस आरेख: प्रणाली सीमाओं के साथ बहुआयामी परियोजनाएं

Use Case Diagram template: Use Case Diagram: Multiple Projects with System Boundaries (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

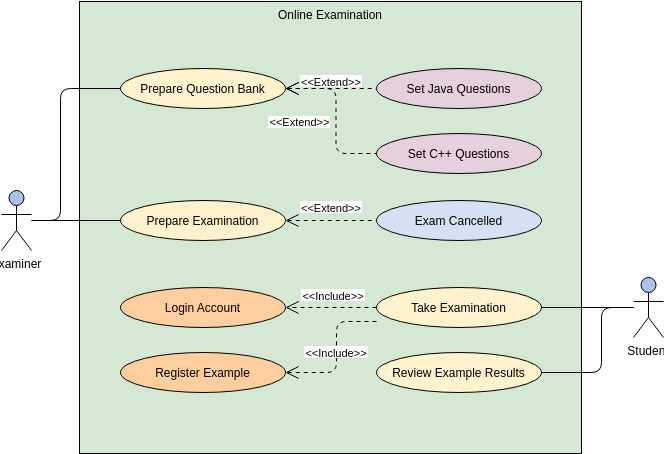

उपयोग केस आरेख: ऑनलाइन परीक्षा प्रणाली

Use Case Diagram template: Use Case Diagram: Online Examination System (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

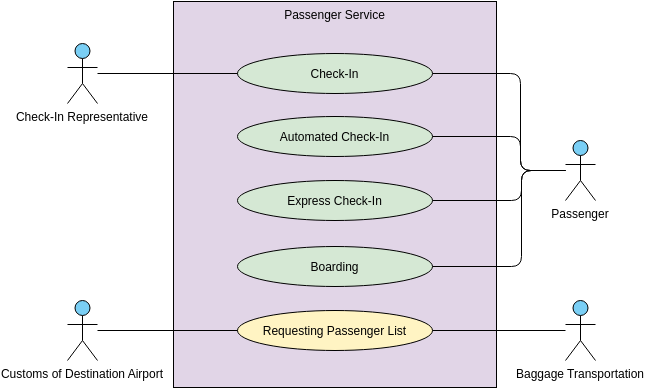

उपयोग केस आरेख उदाहरण: यात्री सेवा

Use Case Diagram template: Use Case Diagram Example: Passenger Service (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

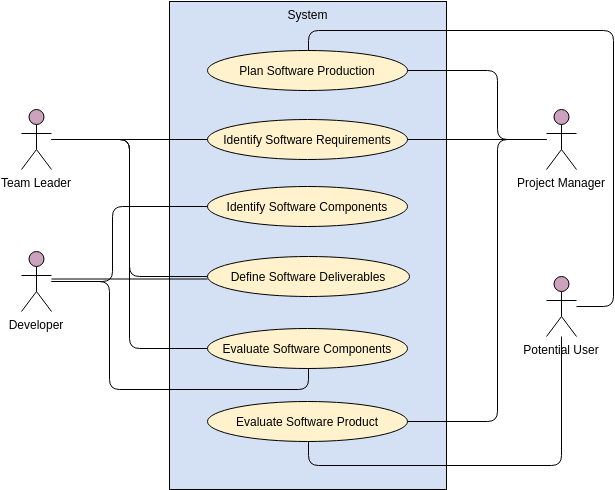

उपयोग केस आरेख उदाहरण: सॉफ्टवेयर विकास

Use Case Diagram template: Use Case Diagram Example: Software Development (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

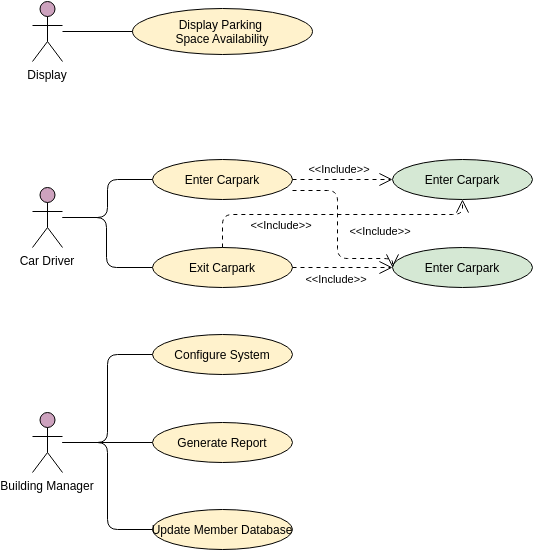

उपयोग केस आरेख उदाहरण: कारपार्क प्रणाली

Use Case Diagram template: Use Case Diagram Example: Carpark System (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

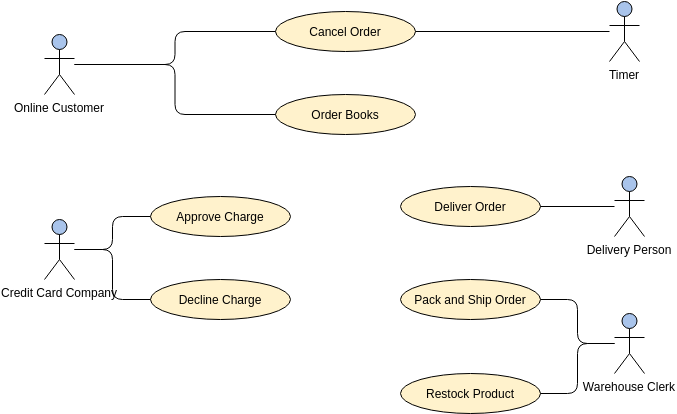

यूएमएल उपयोग केस आरेख: आदेश प्रक्रिया प्रणाली

Use Case Diagram template: UML Use Case Diagram: Order Process System (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

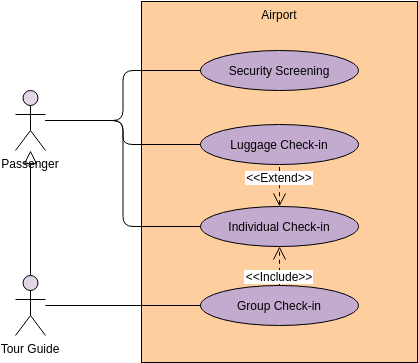

शामिल करें और विस्तारित उपयोग केस आरेख

Use Case Diagram template: Include and Extend Use Case Diagram (Created by Visual Paradigm Online's Use Case Diagram maker)

इस आरेख को संपादित करें

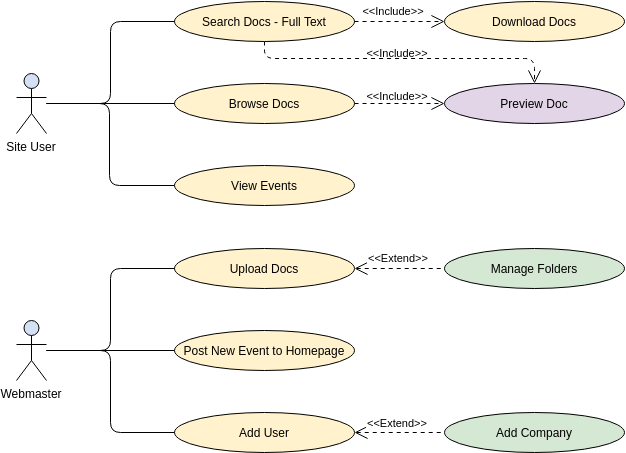

उपयोग केस आरेख उदाहरण: वेबसाइट (विस्तारित और शामिल उपयोग केस)

Use Case Diagram template: Use Case Diagram Example: Website (Extend and Include Use Case) (Created by Visual Paradigm Online's Use Case Diagram maker)
