सॉफ्टवेयर विकास में सिस्टम कॉन्टेक्स डायग्राम्स को समझना: एक व्यापक गाइड

परिचय

सॉफ्टवेयर विकास में सिस्टम कॉन्टेक्स डायग्राम्स को समझना: एक व्यापक गाइड

सॉफ्टवेयर विकास की जटिल दुनिया में, प्रभावी संचार का होना आवश्यक है। सिस्टम के दायरे और बाहरी एजेंसियों के साथ उसके संबंधों के स्पष्ट बुझाव के बिना, अव्यवस्था उत्पन्न हो सकती है, जिससे गलतफहमी, देरी और महंगी त्रुटियाँ हो सकती हैं। यहीं पर सिस्टम कॉन्टेक्स डायग्राम्स (SCDs) का उपयोग आता है। SCDs सॉफ्टवेयर सिस्टम की सीमाओं और उसके बाहरी एजेंसियों के साथ अंतरक्रियाओं को दृश्य रूप से दर्शाने के लिए एक आधारभूत उपकरण के रूप में कार्य करते हैं, जो टीमों को प्रभावी तरीके से संचार करने में मदद करते हैं और सुनिश्चित करते हैं कि सभी एक ही पेज पर हैं।

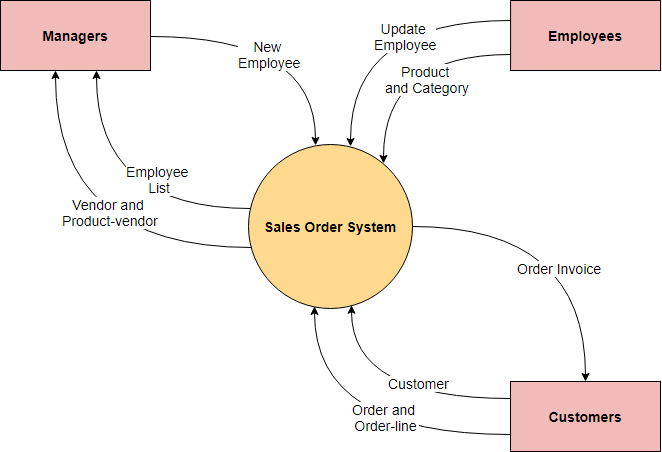

एक सिस्टम कॉन्टेक्स डायग्राम क्या है?

एक सिस्टम कॉन्टेक्स डायग्राम एक सॉफ्टवेयर सिस्टम के बाहरी एजेंसियों के साथ अंतरक्रियाओं का उच्च स्तर का, सारांश रूप से प्रस्तुत करने वाला चित्र है। इन एजेंसियों में उपयोगकर्ता, अन्य सिस्टम, हार्डवेयर घटक, डेटाबेस या कोई भी बाहरी तत्व शामिल हो सकते हैं जो सिस्टम के साथ अंतरक्रिया करते हैं। SCDs सिस्टम की सीमाओं और इन बाहरी एजेंसियों के साथ उसके संबंधों के स्पष्ट, सरल दृश्य प्रस्तुत करते हैं। SCD का मुख्य उद्देश्य सिस्टम के संदर्भ के बारे में आवश्यक जानकारी प्रसारित करना है, बिना उसके आंतरिक कार्यों के जटिलताओं में उतरे।

सिस्टम कॉन्टेक्स डायग्राम के घटक

एक सामान्य SCD तीन मुख्य घटकों से मिलकर बनता है:

1. सिस्टम: आरेख का केंद्रीय तत्व विकसित किए जा रहे सॉफ्टवेयर सिस्टम है। इसे आमतौर पर केंद्र में एक एकल बॉक्स के रूप में दर्शाया जाता है।
2. बाहरी एजेंसियाँ: सिस्टम बॉक्स के चारों ओर बाहरी एजेंसियाँ होती हैं, जिन्हें अन्य बॉक्स या प्रतीकों के रूप में दर्शाया जाता है। ये एजेंसियाँ डेटा, सेवाओं या सिस्टम के साथ अंतरक्रियाओं के स्रोत या गंतव्य का प्रतिनिधित्व करती हैं। इनमें उपयोगकर्ता, बाहरी सिस्टम, हार्डवेयर उपकरण या यहां तक कि डेटा स्टोर भी शामिल हो सकते हैं।
3. तीर: तीर सिस्टम को बाहरी एजेंसियों से जोड़ते हैं, जो डेटा, अनुरोध या अंतरक्रियाओं के प्रवाह को दर्शाते हैं। ये तीर सिस्टम के बाहरी वातावरण के साथ अंतरक्रिया के तरीके का स्पष्ट दृश्य प्रस्तुत करते हैं।

अन्य डायग्राम्स के साथ संबंध

जबकि सिस्टम कॉन्टेक्स डायग्राम्स सॉफ्टवेयर विकास में एक मूल आधार के रूप में कार्य करते हैं, वे सॉफ्टवेयर विकास चक्र के दौरान उपयोग किए जाने वाले अन्य डायग्राम्स से निकटता से संबंधित हैं और उनकी पूर्ति करते हैं। इनमें से कुछ इस प्रकार हैं:

1. उपयोग केस डायग्राम्स: उपयोग केस डायग्राम्स विशिष्ट उपयोग केसों और एक्टर्स (बाहरी एजेंसियों) और सिस्टम के बीच अंतरक्रियाओं के चित्रण द्वारा सिस्टम की कार्यक्षमताओं में गहराई से जाते हैं। SCDs बड़े चित्र में उपयोग केसों के स्थान को समझने के लिए एक उत्तम संदर्भ प्रदान करते हैं।
2. डेटा प्रवाह डायग्राम्स (DFD): DFDs सिस्टम के भीतर और बाहर डेटा के प्रवाह पर ध्यान केंद्रित करते हैं। SCDs उन बाहरी एजेंसियों की पहचान करने में मदद करते हैं जिनके साथ डेटा का आदान-प्रदान होता है, जो DFDs बनाने के लिए मूल्यवान दृष्टिकोण प्रदान करते हैं।
3. एंटिटी-रिलेशनशिप डायग्राम्स (ERD): ERDs का उपयोग डेटाबेस में डेटा संरचनाओं और उनके संबंधों के मॉडलिंग के लिए किया जाता है। SCDs डेटा के बाहरी स्रोतों और गंतव्यों की पहचान करने में मदद कर सकते हैं, जो डेटाबेस स्कीमा डिजाइन करते समय आवश्यक है।
4. अनुक्रम डायग्राम्स: अनुक्रम डायग्राम्स का उपयोग सिस्टम के भीतर अलग-अलग घटकों के बीच अंतरक्रियाओं को दृश्य रूप से दर्शाने के लिए किया जाता है। SCDs इन अंतरक्रियाओं के विस्तृत सिस्टम में कैसे फिट होती हैं, इसे समझने के लिए उच्च स्तर का संदर्भ प्रदान कर सकते हैं।

सिस्टम कॉन्टेक्स डायग्राम्स का उपयोग कब और कौन करता है?

सिस्टम कॉन्टेक्स डायग्राम्स आमतौर पर सॉफ्टवेयर विकास प्रक्रिया के शुरुआती चरणों में, आवश्यकता विश्लेषण और डिजाइन चरणों के दौरान बनाए जाते हैं। इनका उपयोग कई महत्वपूर्ण उद्देश्यों के लिए किया जाता है:

1. संचार: SCDs स्टेकहोल्डर्स, जिनमें डेवलपर्स, प्रोजेक्ट मैनेजर्स और क्लाइंट्स शामिल हैं, को सिस्टम की सीमाओं और बाहरी एजेंसियों के साथ उसके संबंधों को समझने में मदद करते हैं। इन्हें स्पष्ट दृश्य प्रस्तुत करके प्रभावी संचार को सुगम बनाया जाता है।
2. दायरा निर्धारण: SCDs सॉफ्टवेयर प्रोजेक्ट के दायरे को परिभाषित करने में मदद करते हैं। बाहरी एजेंसियों और उनकी अंतरक्रियाओं की पहचान करके, टीमें यह निर्धारित कर सकती हैं कि सिस्टम के दायरे में क्या शामिल है और क्या उसके बाहर है।
3. आवश्यकता विश्लेषण: आवश्यकता संग्रह चरण के दौरान, SCDs बाहरी आवश्यकताओं, निर्भरताओं और सीमाओं की पहचान में मदद करते हैं। इस जानकारी का एक व्यापक आवश्यकता दस्तावेज़ बनाने के लिए महत्वपूर्ण होना आवश्यक है।
4. डिज़ाइन और संरचना: सिस्टम वास्तुकार और डिज़ाइनर SCDs का उपयोग सिस्टम की संरचना डिज़ाइन करते समय एक संदर्भ के रूप में उपयोग करते हैं। यह यह निर्णय लेने में मदद करता है कि सिस्टम बाहरी एजेंसियों के साथ कैसे अंतरक्रिया करेगा और एक मॉड्यूलर और विस्तारशील डिज़ाइन बनाने में सहायता करता है।
5. परीक्षण और गुणवत्ता आश्वासन: परीक्षक और गुणवत्ता आश्वासन टीम SCDs को संदर्भ के रूप में उपयोग करती हैं ताकि परीक्षण केस तैयार कर सकें और यह सुनिश्चित कर सकें कि बाहरी एजेंसियों के साथ सभी अंतरक्रियाओं का विस्तार से परीक्षण किया गया हो।

उदाहरण:  होटल बुकिंग प्रणाली

आइए एक होटल बुकिंग प्रणाली के लिए सिस्टम कंटेक्स डायग्राम (SCD) के एक व्यावहारिक उदाहरण पर गहराई से चर्चा करें। इस परिदृश्य में, हम इस प्रणाली के विभिन्न बाहरी एजेंसियों के साथ अंतरक्रिया करने के तरीके को स्पष्ट करेंगे, ताकि होटल संचालन, बिक्री और विपणन को प्रभावी ढंग से प्रबंधित किया जा सके।

सिस्टम कंटेक्स डायग्राम के घटक:

1. होटल बुकिंग प्रणाली:

• SCD का केंद्रीय घटक “होटल बुकिंग प्रणाली” है। यह होटल द्वारा अपने संचालन को प्रबंधित करने के लिए उपयोग की जाने वाली मुख्य सॉफ्टवेयर प्रणाली का प्रतिनिधित्व करता है, जिसमें कमरे की बुकिंग, उपलब्धता और मूल्य शामिल हैं।

2. होटल प्रबंधक:

• “होटल प्रबंधक” प्रणाली के आंतरिक उपयोगकर्ता हैं। वे प्रणाली के साथ बातचीत करते हैं ताकि कमरे के दर अपलोड कर सकें, कमरे की उपलब्धता प्रबंधित कर सकें और बिक्री और विपणन डेटा तक पहुंच प्राप्त कर सकें। वे होटल के संचालन के निरीक्षण में महत्वपूर्ण भूमिका निभाते हैं।

3. ऑनलाइन यात्रा एजेंसियाँ (OTAs):

• “ऑनलाइन यात्रा एजेंसियाँ” बाहरी एजेंसियाँ हैं जो होटल की प्रणाली के साथ अंतरक्रिया करती हैं। इनमें बुकिंग.कॉम, एक्सपीडिया और अगोडा जैसे प्रसिद्ध प्लेटफॉर्म शामिल हो सकते हैं। OTAs ग्राहकों को होटल के कमरे ऑनलाइन बुक करने की अनुमति देती हैं, और होटल बुकिंग प्रणाली को वास्तविक समय में कमरे की उपलब्धता और मूल्य को अपडेट करने के लिए उनके साथ संचार करना होता है।

4. पारंपरिक यात्रा एजेंसियाँ:

• “पारंपरिक यात्रा एजेंसियाँ” पारंपरिक यात्रा एजेंसियों का प्रतिनिधित्व करती हैं जिनके भौतिक कार्यालय हो सकते हैं। इन एजेंसियों को अपने ग्राहकों की सेवा करने के लिए होटल के कमरे के दर और उपलब्धता तक पहुंच की आवश्यकता होती है। वे होटल की प्रणाली के साथ बातचीत करती हैं, जो एक वेब पोर्टल या अन्य संचार चैनल के माध्यम से हो सकती है।

5. ग्राहक:

• “ग्राहक” उन व्यक्तियों या समूहों का प्रतिनिधित्व करते हैं जो होटल में बुकिंग करना चाहते हैं। वे आमतौर पर होटल की वेबसाइट या तीसरे पक्ष के प्लेटफॉर्म (OTAs) का उपयोग करके कमरे की उपलब्धता जांचते हैं और कमरे बुक करते हैं।

6. बिक्री चैनल:

• “बिक्री चैनल” उन दोनों ऑनलाइन और ऑफलाइन मार्गों को शामिल करते हैं जिनके माध्यम से ग्राहक कमरे बुक कर सकते हैं। इसमें होटल की वेबसाइट, OTAs की वेबसाइटें और पारंपरिक यात्रा एजेंसियों द्वारा प्रदान की जाने वाली सेवाएं शामिल हैं। बिक्री चैनल ग्राहकों को आकर्षित करने और बुकिंग को बढ़ावा देने में महत्वपूर्ण भूमिका निभाते हैं।

7. विपणन प्लेटफॉर्म:

• “विपणन प्लेटफॉर्म” विभिन्न ऑनलाइन विपणन उपकरणों और चैनलों का प्रतिनिधित्व करते हैं जिनका उपयोग होटल अपनी सेवाओं को बढ़ावा देने के लिए कर सकता है। इन प्लेटफॉर्म में सोशल मीडिया, सर्च इंजन विज्ञापन, ईमेल विपणन और अधिक शामिल हो सकते हैं। होटल बुकिंग प्रणाली अभियानों को अनुकूलित करने के लिए विपणन प्लेटफॉर्म को डेटा प्रदान कर सकती है।

सिस्टम कंटेक्स डायग्राम में अंतरक्रियाएं:

• होटल प्रबंधक “होटल बुकिंग प्रणाली” के साथ सीधे अंतरक्रिया करते हैं ताकि कमरे के दर, कमरे की उपलब्धता को प्रबंधित कर सकें और बिक्री और विपणन डेटा तक पहुंच प्राप्त कर सकें।
• ऑनलाइन यात्रा एजेंसियाँ (OTAs) और पारंपरिक यात्रा एजेंसियाँ “होटल रिजर्वेशन सिस्टम” के साथ बातचीत करके कमरे की उपलब्धता और मूल्य के बारे में रियल-टाइम जानकारी प्राप्त करते हैं। वे सिस्टम को बुकिंग अनुरोध भी भेजते हैं।
• ग्राहक होटल की वेबसाइट और OTAs दोनों के साथ बातचीत करके कमरे की उपलब्धता जांचते हैं और बुकिंग करते हैं।
• बिक्री चैनल होटल की वेबसाइट, OTAs और पारंपरिक यात्रा एजेंसियों सहित, ग्राहकों और होटल के रिजर्वेशन सिस्टम के बीच मध्यस्थ के रूप में कार्य करते हैं, बुकिंग को सुगम बनाते हैं।
• मार्केटिंग प्लेटफॉर्म “होटल रिजर्वेशन सिस्टम” से डेटा प्राप्त कर सकते हैं ताकि कमरे की उपलब्धता और मूल्य के आधार पर मार्केटिंग अभियानों और प्रचार गतिविधियों को अनुकूलित किया जा सके।

यह सिस्टम कंटेक्स्ट डायग्राम होटल ऑपरेशन, बिक्री और मार्केटिंग को प्रभावी ढंग से प्रबंधित करने के लिए होटल रिजर्वेशन सिस्टम के विभिन्न बाहरी एजेंसियों के साथ बातचीत के एक सरल लेकिन व्यापक दृश्य को प्रदान करता है। यह सिस्टम की सीमाओं और होटल उद्योग में स्टेकहोल्डरों और सिस्टम के विस्तृत पारिस्थितिकी तंत्र के साथ इसके संबंधों को समझने के लिए एक मूल्यवान उपकरण के रूप में कार्य करता है।

सारांश

सिस्टम कंटेक्स्ट डायग्राम सॉफ्टवेयर विकास में एक महत्वपूर्ण भूमिका निभाते हैं क्योंकि ये सिस्टम के संदर्भ का उच्च स्तर का दृश्य प्रस्तुत करते हैं। वे प्रभावी संचार, सीमा निर्धारण, आवश्यकता विश्लेषण और डिजाइन में मदद करते हैं, विकास प्रक्रिया को निर्देशित करने वाले आधारभूत उपकरण के रूप में कार्य करते हैं। अन्य डायग्रामों के साथ संयोजन में उपयोग किए जाने पर, SCDs सॉफ्टवेयर सिस्टम और बाहरी दुनिया के साथ इसके अंतरक्रियाओं के समग्र समझ को बढ़ाते हैं, जिसके अंततः सफल सॉफ्टवेयर परियोजनाओं के निर्माण में योगदान मिलता है।
