पैकेज क्या है? UML में पैकेज आरेख क्या है?

Table of Contents hide

एक पैकेज क्या है?

एक एकीकृत मॉडलिंग भाषा में पैकेज का उपयोग तत्वों के समूह बनाने और समूहित तत्वों के लिए नामावली प्रदान करने के लिए किया जाता है। एक पैकेज में अन्य पैकेज भी हो सकते हैं, जिससे पैकेजों का एक पदानुक्रमिक संगठन प्रदान होता है।

लगभग सभी UML तत्वों को पैकेज में समूहित किया जा सकता है। इस प्रकार, कक्षाएँ, वस्तुएँ, उपयोग केस, घटक, नोड, नोड उदाहरण आदि को पैकेज में व्यवस्थित किया जा सकता है, जिससे वास्तविक दुनिया के UML मॉडल में निहित बहुत सारे तत्वों के संगठन को प्रबंधित किया जा सकता है।

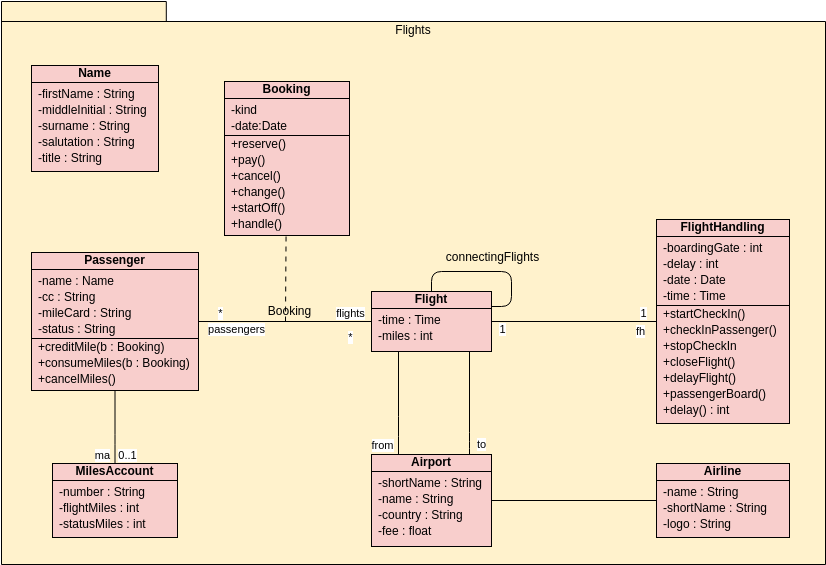

इस उदाहरण में, एक क्लास आरेख वाला एक पैकेज है।

UML में पैकेज आरेख क्या है?

बड़े प्रणालियों के लिए विशेष चुनौतियाँ होती हैं। एक बड़ी प्रणाली के लिए एक क्लास के मॉडल को बनाना इतना बड़ा होता है कि इसे समझना मुश्किल हो जाता है। क्लास के बीच बहुत सारे संबंध होते हैं, जिन्हें समझना मुश्किल होता है। इस समस्या के साथ निपटने के लिए एक उपयोगी तकनीक UML पैकेज है। एक एकीकृत मॉडलिंग भाषा में पैकेज मदद करते हैं।

तत्वों को समूहित करने के लिए
समूहित तत्वों के लिए नामावली प्रदान करने के लिए
एक पैकेज में अन्य पैकेज भी हो सकते हैं, जिससे पैकेजों के लिए एक पदानुक्रमिक संगठन प्रदान होता है।
UML तत्वों को पैकेज में समूहित किया जा सकता है।

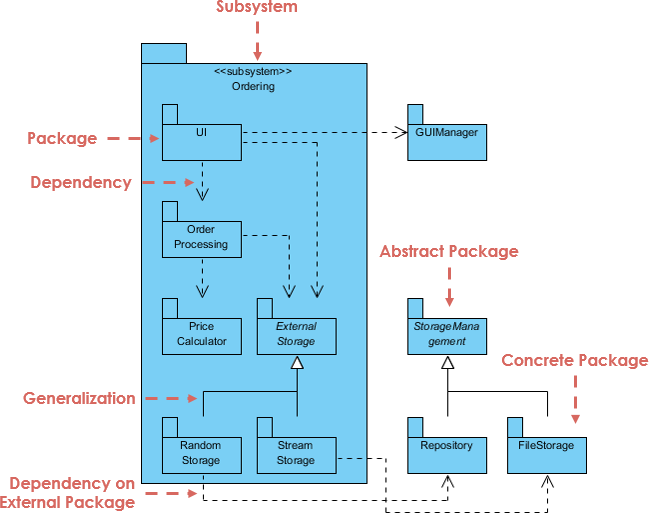

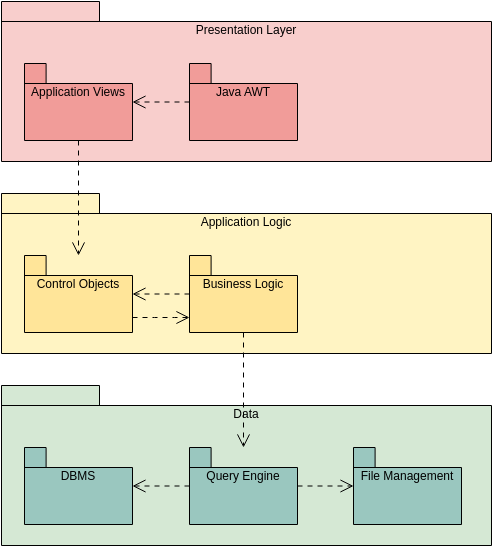

इस प्रकार, एक पैकेज आरेख, एक संरचना आरेख, मध्यम से बड़े प्रोजेक्ट में मॉडल तत्वों की व्यवस्था और संगठन को दिखाता है। पैकेज आरेख उपप्रणालियों या मॉड्यूल के बीच संरचना और निर्भरता दोनों को दिखा सकते हैं, जो एक प्रणाली के विभिन्न दृष्टिकोण को दिखाते हैं, उदाहरण के लिए, एक बहु-परत (या बहु-परत) एप्लिकेशन – एक बहु-परत एप्लिकेशन मॉडल के रूप में।

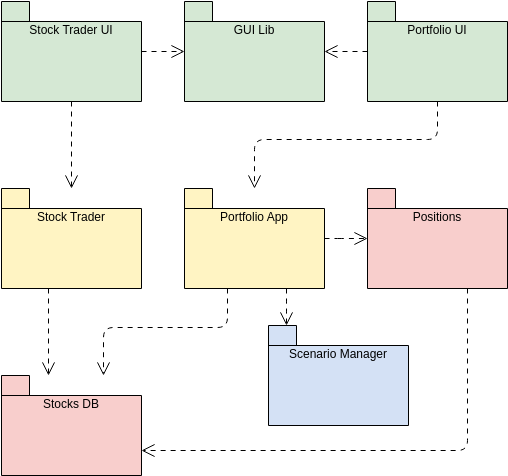

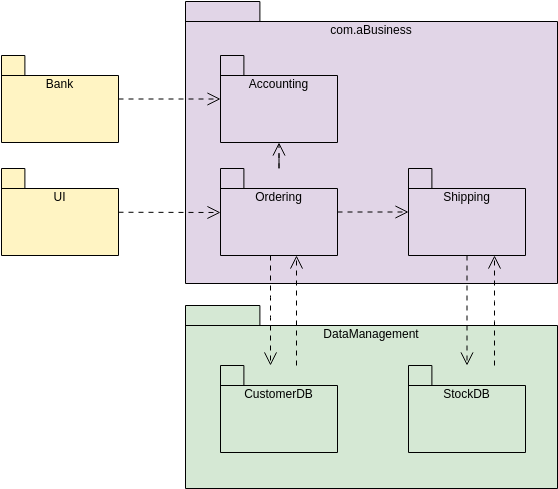

पैकेज आरेख उदाहरण

पैकेज आरेख मध्यम से बड़े पैमाने के प्रोजेक्ट में मॉडल तत्वों की व्यवस्था और संगठन को दिखाता है, जिसका उपयोग उपप्रणालियों या मॉड्यूल के बीच संरचना और निर्भरता दिखाने के लिए किया जा सकता है।
