Visual Paradigm Online के साथ पैकेज डायग्राम के लिए शुरुआती गाइड
परिचय
पैकेज डायग्राम सॉफ्टवेयर इंजीनियरिंग में एक आवश्यक उपकरण हैं, जो आपके सॉफ्टवेयर सिस्टम की संरचना को व्यवस्थित करने और दृश्य रूप से प्रस्तुत करने में आपकी सहायता करते हैं। ये यूनिफाइड मॉडलिंग लैंग्वेज (UML) का हिस्सा हैं और यह उच्च-स्तरीय दृश्य प्रदान करते हैं कि आपके सिस्टम में विभिन्न तत्वों को पैकेजों में कैसे समूहीकृत किया गया है। इस शुरुआती गाइड में, हम आपको पैकेज डायग्राम से परिचित कराएंगे और Visual Paradigm Online का उपयोग करके उन्हें बनाने का तरीका प्रदर्शित करेंगे, जो एक शक्तिशाली ऑनलाइन डायग्रामिंग टूल है जिसमें टेम्पलेट्स की बड़ी संख्या उपलब्ध है।
पैकेज डायग्राम क्या है?
पैकेज डायग्राम एक UML डायग्राम है जो संबंधित तत्वों को पैकेजों में समूहीकृत करके सॉफ्टवेयर सिस्टम के संगठन और संरचना को दर्शाता है। इन तत्वों में क्लासेस, इंटरफेस, सबसिस्टम और अन्य पैकेज शामिल हो सकते हैं। पैकेज डायग्राम आपको जटिलता को प्रबंधित करने, टीम के सदस्यों के बीच संचार को सुधारने और यह सुनिश्चित करने में मदद करते हैं कि आपका सॉफ्टवेयर व्यवस्थित और मॉड्यूलर हो।
Visual Paradigm Online के साथ शुरुआत करें
Visual Paradigm Online एक उपयोगकर्ता-अनुकूल ऑनलाइन डायग्रामिंग टूल है जो पैकेज डायग्राम और अन्य प्रकार के UML डायग्राम बनाने को आसान बनाता है। शुरुआत करने के लिए, इन चरणों का पालन करें:
- साइन अप करें या लॉग इन करें: यदि आपके पास खाता नहीं है, तो Visual Paradigm Online के लिए साइन अप करें। यदि आपके पास पहले से ही एक खाता है, तो अपने खाते में लॉग इन करें.
- डैशबोर्ड तक पहुंचें: लॉग इन करने के बाद, आपको आपके डैशबोर्ड पर ले जाया जाएगा, जहाँ आप अपने डायग्राम बना सकते हैं और प्रबंधित कर सकते हैं।
- एक नया पैकेज डायग्राम बनाएं: एक नया पैकेज डायग्राम बनाने के लिए, “डायग्राम बनाएं” बटन पर क्लिक करें या “फ़ाइल” > “नया” > “पैकेज डायग्राम” चुनें।
पैकेज डायग्राम के तत्व
अपना पहला पैकेज डायग्राम बनाने में उतरने से पहले, आइए शामिल प्रमुख तत्वों को समझें:
- पैकेज: संबंधित तत्वों को समूहीकृत करने के लिए एक कंटेनर का प्रतिनिधित्व करता है। पैकेज आमतौर पर मोड़े हुए कोने वाले आयत के रूप में दर्शाए जाते हैं।
- क्लास: आपके सिस्टम में वस्तुओं के लिए एक ब्लूप्रिंट का प्रतिनिधित्व करता है। क्लासेस में गुण और विधियाँ होती हैं। इन्हें अक्सर तीन खंडों वाले आयत के रूप में दर्शाया जाता है (नाम, गुण और विधियाँ)।
- इंटरफेस: एक अनुबंध का प्रतिनिधित्व करता है जो एक सेट विधियों को निर्दिष्ट करता है जिन्हें एक क्लास को लागू करना होगा। इंटरफेस को एक स्टिरियोटाइप के साथ आयत के रूप में दर्शाया जाता है
<<इंटरफेस>>. - निर्भरता: दो तत्वों के बीच संबंध का प्रतिनिधित्व करता है, जहाँ एक तत्व दूसरे पर निर्भर करता है। निर्भरताओं को आमतौर पर डैश वाले तीरों के रूप में दर्शाया जाता है।

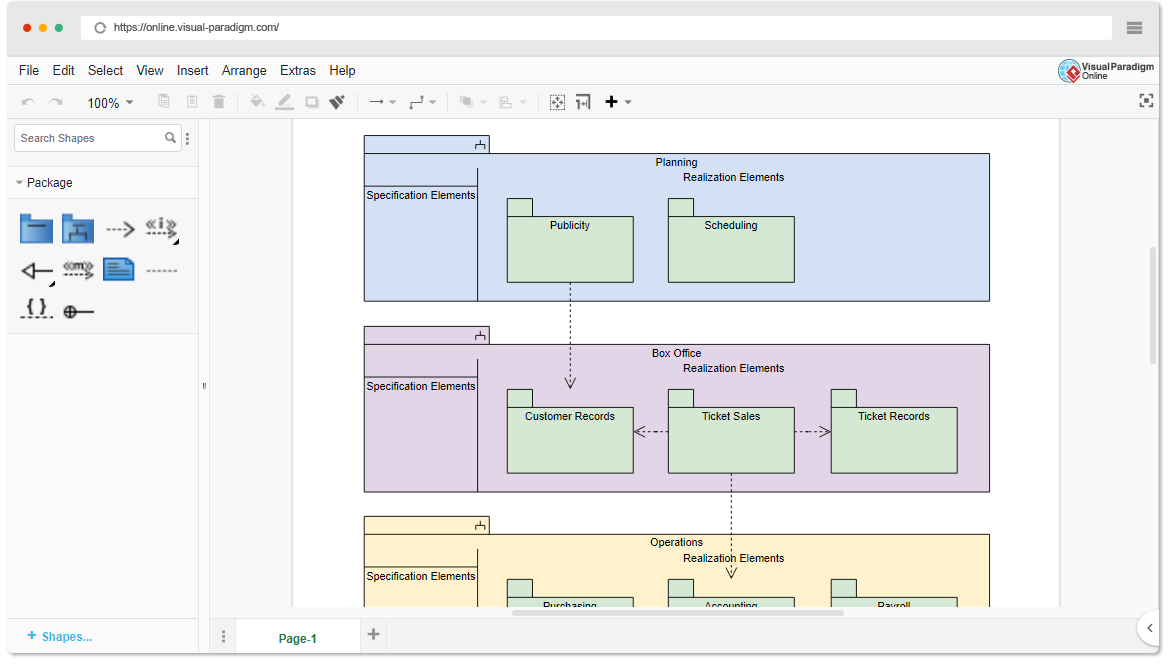

Visual Paradigm Online में पैकेज डायग्राम बनाना
अब, आइए Visual Paradigm Online में एक सरल पैकेज डायग्राम बनाएं अवधारणाओं को स्पष्ट करने के लिए। हम टूल के विस्तृत टेम्पलेट लाइब्रेरी इस प्रक्रिया को आसान बनाने के लिए:
- पैकेज बनाएं: टूलबार में “पैकेज” आइकन पर क्लिक करें और इसे कैनवास पर खींचें। यह आपके सिस्टम में एक उच्च-स्तरीय पैकेज का प्रतिनिधित्व करता है।
- वर्ग और इंटरफ़ेस जोड़ें: टूलबॉक्स से वर्ग और इंटरफ़ेस आइकन को कैनवास पर खींचें और उन्हें पैकेज के अंदर रखें। संबंध दिखाने के लिए उन्हें ठोस रेखाओं से जोड़ें।
- निर्भरताएं जोड़ें: तत्वों के बीच निर्भरताओं को दर्शाने के लिए, टूलबॉक्स से “निर्भरता” कनेक्टर का उपयोग करें और संबंधित तत्वों के बीच डैश वाली तीरें खींचें।
- गुण संपादित करें: उनके गुणों, जैसे नाम, विशेषताओं और विधियों को संपादित करने के लिए तत्वों पर डबल-क्लिक करें। आवश्यकतानुसार उनकी उपस्थिति को अनुकूलित करें।

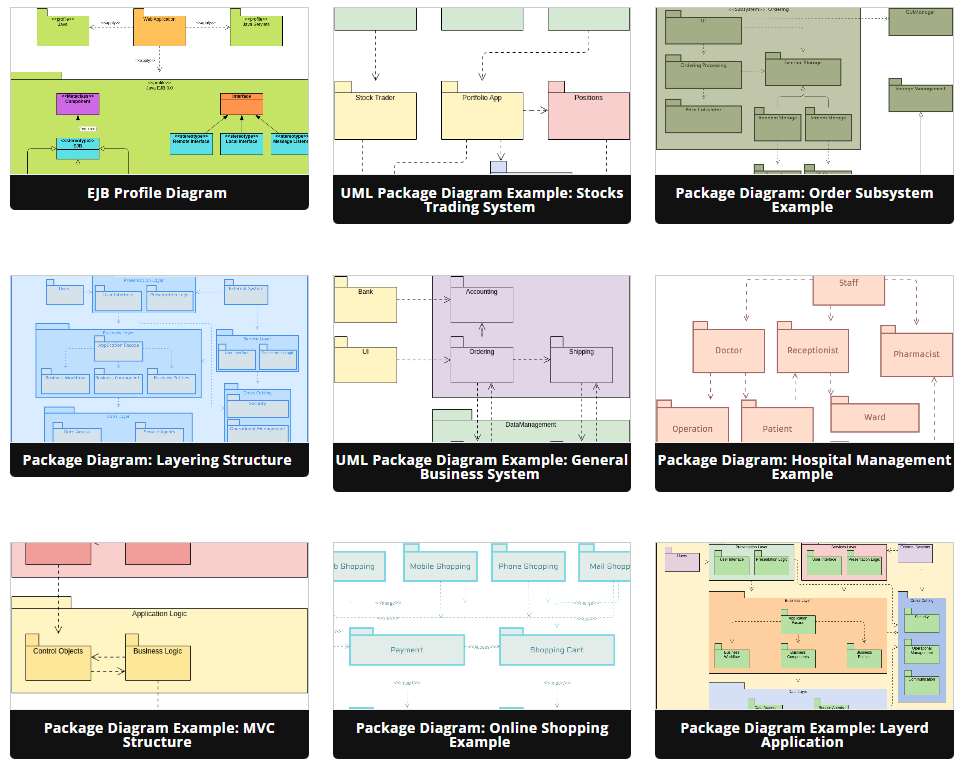

- टेम्पलेट का उपयोग करें: Visual Paradigm Online टेम्पलेट्स का एक बड़ा संग्रह प्रदान करता है। इन टेम्पलेट्स तक पहुंचने के लिए, बाईं पैनल में “टेम्पलेट्स” पर क्लिक करें, “UML” चुनें, और “पैकेज डायग्राम” चुनें। आप अपने सिस्टम की संरचना से मेल खाने वाला एक टेम्पलेट चुन सकते हैं और अपनी आवश्यकताओं के अनुसार उसे अनुकूलित कर सकते हैं।
- सहेजें और साझा करें: एक बार जब आपका पैकेज डायग्राम पूरा हो जाए, तो “साझा करें” बटन पर क्लिक करके इसे सहेजें और अपने टीम के साथ साझा करें। वास्तविक समय में सहयोग करें और अपने सहकर्मियों से प्रतिक्रिया प्राप्त करें।
निष्कर्ष
पैकेज डायग्राम आपके सॉफ़्टवेयर सिस्टम की संरचना को समझने और व्यवस्थित करने के लिए एक मूल्यवान उपकरण हैं। Visual Paradigm Online शुरुआती लोगों के लिए पैकेज डायग्राम जल्दी और प्रभावी ढंग से बनाने को आसान बनाता है। इस गाइड में बताए गए चरणों का पालन करते हुए और विस्तृत टेम्पलेट लाइब्रेरी का उपयोग करके, आप अपने सॉफ़्टवेयर परियोजनाओं के लिए व्यवस्थित और दृश्य रूप से आकर्षक पैकेज डायग्राम बनाने की दिशा में अच्छी तरह से आगे बढ़ जाएंगे।
