Visual Paradigm Online के साथ Yourdon और Coad आरेखों के लिए शुरुआती मार्गदर्शिका
परिचय
Yourdon और Coad आरेख सॉफ्टवेयर इंजीनियरिंग और सिस्टम डिजाइन में उपयोग किए जाने वाले दृश्य मॉडलिंग उपकरण के प्रकार हैं। वे एक सिस्टम या सॉफ्टवेयर एप्लिकेशन की संरचना और व्यवहार को दर्शाने में मदद करते हैं। इस शुरुआती मार्गदर्शिका में, हम आपको Yourdon और Coad आरेखों के बारे में परिचय देंगे और आपको विजुअल पैराडाइग्म ऑनलाइन, एक लोकप्रिय ऑनलाइन डायग्रामिंग उपकरण के उपयोग से उन्हें बनाने के तरीके को दिखाएंगे।
Yourdon और Coad आरेख क्या हैं?
Yourdon और Coad आरेख संरचित सिस्टम विश्लेषण और डिजाइन विधि (SSADM) का हिस्सा हैं। इनका उपयोग सिस्टम की संरचना, प्रक्रियाओं और डेटा प्रवाह के मॉडलिंग और दस्तावेजीकरण के लिए किया जाता है। ये आरेख सॉफ्टवेयर विकास के प्रारंभिक चरणों में सिस्टम की आवश्यकताओं को समझने और संचारित करने के लिए विशेष रूप से उपयोगी हैं।
Yourdon और Coad आरेखों के कई प्रकार हैं, लेकिन हम तीन सबसे आम उपयोग वाले प्रकार पर ध्यान केंद्रित करेंगे:
- डेटा प्रवाह आरेख (DFD):DFD सिस्टम के भीतर डेटा के प्रवाह को दर्शाते हैं। वे डेटा को संशोधित करने वाली प्रक्रियाओं और जहां जानकारी संग्रहीत की जाती है, उन डेटा स्टोर को दिखाते हैं।
- एंटिटी-रिलेशनशिप आरेख (ERD):ERD सिस्टम के डेटा मॉडल को दर्शाते हैं, जिसमें एंटिटी (वस्तुएं), उनके गुण और उनके बीच संबंध शामिल हैं।
- स्टेट ट्रांजिशन आरेख (STD):STD का उपयोग एक सिस्टम या एक एंटिटी के व्यवहार को मॉडल करने के लिए किया जाता है, जिसमें उसके संभावित अवस्थाओं और उन अवस्थाओं के बीच संक्रमण को दिखाया जाता है।

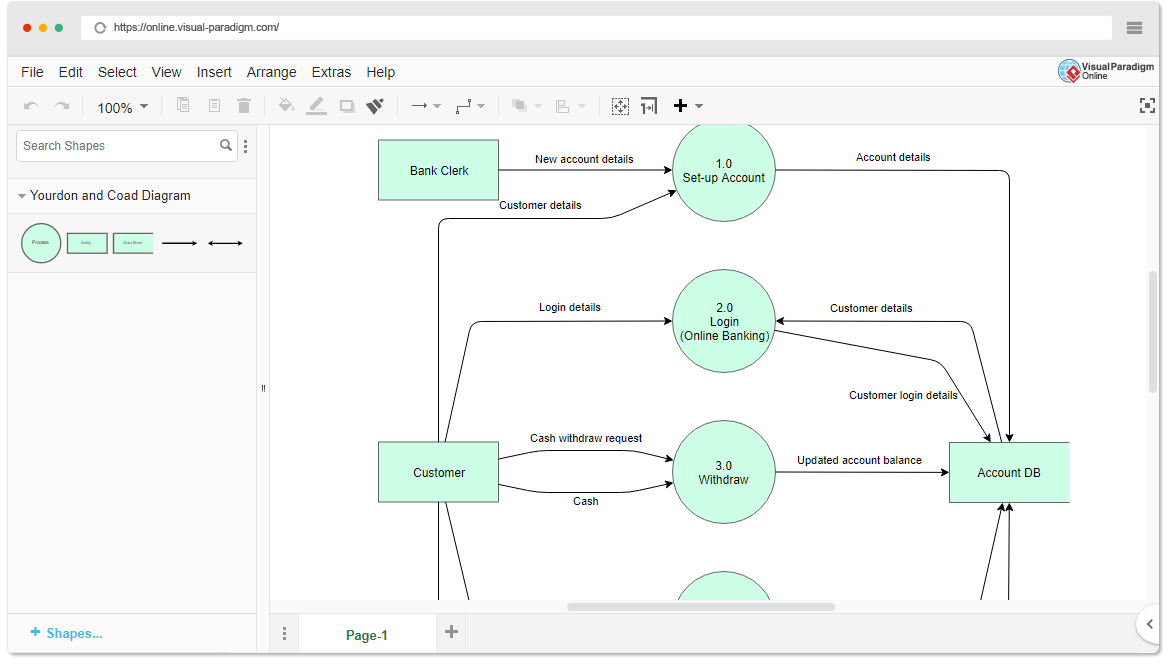

Visual Paradigm Online के साथ शुरुआत करें
Yourdon और Coad आरेख बनाने से पहले, आइए Visual Paradigm Online के साथ शुरुआत करें:
- Visual Paradigm Online वेबसाइट पर जाएं: जाएं Visual Paradigm Online और यदि आपके पास पहले से ही खाता नहीं है, तो एक मुफ्त खाता बनाएं।
- लॉग इन करें: जब आप लॉग इन हो जाएंगे, तो आप आरेख बनाना शुरू कर सकते हैं।
Yourdon और Coad आरेख बनाना
डेटा प्रवाह आरेख (DFD)
- एक नया प्रोजेक्ट बनाएं: “नया प्रोजेक्ट” पर क्लिक करें और “प्रोजेक्ट” खंड के तहत “आरेख” चुनें।
- DFD टेम्पलेट चुनें: आरेख संपादक में, “नया आरेख” पर क्लिक करें और “डेटा प्रवाह आरेख” टेम्पलेट चुनें।
- तत्व जोड़ें: अपने कैनवास पर प्रक्रिया बॉक्स, डेटा स्टोर, डेटा प्रवाह तीर और बाहरी एंटिटी को खींचकर रखें। उन्हें जोड़कर दिखाएं कि डेटा सिस्टम के माध्यम से कैसे प्रवाहित होता है।
- तत्वों के लेबल लगाएं: तत्वों पर डबल क्लिक करके लेबल जोड़ें और उनके कार्यों का वर्णन करें।
- अपना काम सेव करें: नियमित रूप से अपने चित्र को सेव करना न भूलें।
एंटिटी-रिलेशनशिप डायग्राम (ERD)
- एक नया प्रोजेक्ट बनाएं: “नया प्रोजेक्ट” पर क्लिक करें और “प्रोजेक्ट” खंड के तहत “चित्र” चुनें।
- ERD टेम्पलेट चुनें: चित्र संपादक में, “नया चित्र” पर क्लिक करें और “एंटिटी-रिलेशनशिप चित्र” टेम्पलेट चुनें।
- एंटिटी और संबंध जोड़ें: एंटिटी का प्रतिनिधित्व करने के लिए आकृतियों का उपयोग करें और उन्हें संबंधों के साथ जोड़ने के लिए रेखाओं का उपयोग करें। प्रत्येक एंटिटी के लिए गुणों को परिभाषित करें।
- तत्वों के लेबल लगाएं: नाम और विवरण जोड़ने के लिए एंटिटी, संबंध और गुणों पर डबल-क्लिक करें।
- अपना काम सेव करें: अपनी प्रगति को सुरक्षित रखने के लिए अपना चित्र सेव करें।
स्टेट ट्रांजिशन डायग्राम (STD)
- एक नया प्रोजेक्ट बनाएं: “नया प्रोजेक्ट” पर क्लिक करें और “प्रोजेक्ट” खंड के तहत “चित्र” चुनें।
- STD टेम्पलेट चुनें: चित्र संपादक में, “नया चित्र” पर क्लिक करें और “स्टेट ट्रांजिशन डायग्राम” टेम्पलेट चुनें।
- अवस्थाओं और संक्रमणों को जोड़ें: अपने सिस्टम या एंटिटी के लिए अवस्थाएं बनाएं और उन्हें संक्रमणों के साथ जोड़ें ताकि यह दर्शाया जा सके कि सिस्टम एक अवस्था से दूसरी अवस्था में कैसे बदलता है।
- तत्वों के लेबल लगाएं: नाम और विवरण जोड़ने के लिए अवस्थाओं और संक्रमणों पर डबल-क्लिक करें।
- अपना काम सेव करें: अपने काम को खोने से बचने के लिए हमेशा अपना चित्र सेव करें।
उदाहरणों के द्वारा सीखना

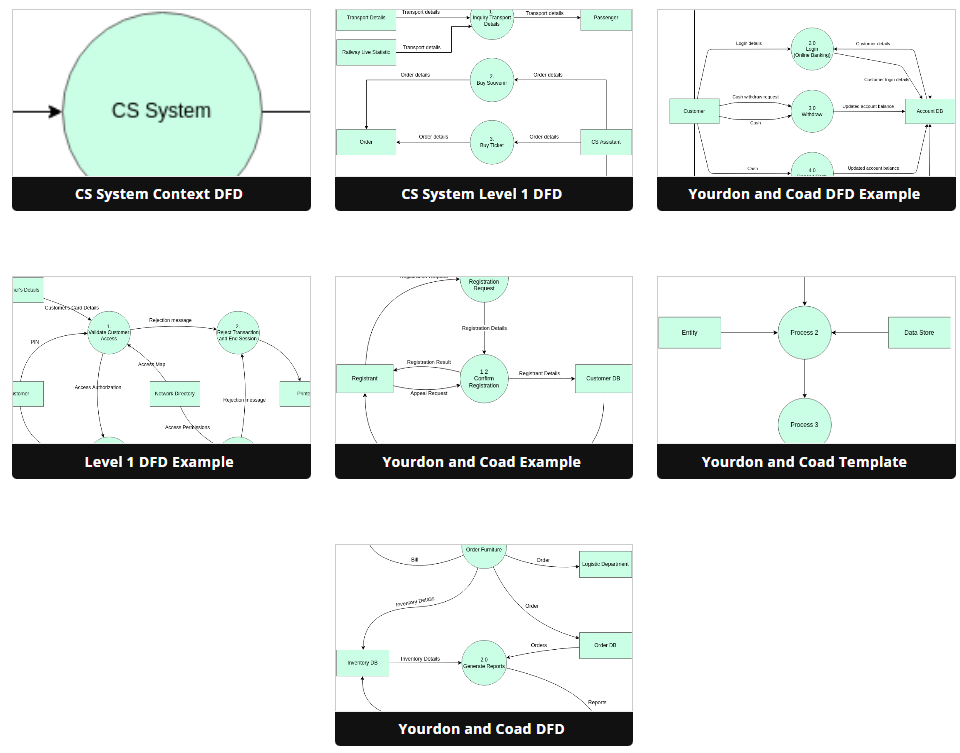

विजुअल पैराडाइग्म ऑनलाइन विभिन्न प्रकार के प्रदान करता हैटेम्पलेट और उदाहरण आपको यूरडॉन और कोड चित्रों के साथ सीखने और शुरुआत करने में मदद करने के लिए। उनकी टेम्पलेट लाइब्रेरी का अन्वेषण करें और मौजूदा चित्रों का अध्ययन करें ताकि आप बेस्ट प्रैक्टिस को समझ सकें और इन चित्रों का अपने प्रोजेक्ट में प्रभावी ढंग से उपयोग कर सकें।
याद रखें कि यूरडॉन और कोड चित्रों को समझने के लिए अभ्यास महत्वपूर्ण है, इसलिए अपने अपने चित्र बनाने और प्रयोग करने में हिचकिचाहट न करें ताकि आपकी समझ मजबूत हो सके।
यही है! अब आपने यूरडॉन और कोड आरेखों का परिचय प्राप्त कर लिया है और विजुअल पैराडाइग्म ऑनलाइन का उपयोग करके उन्हें बनाने के तरीके को जान लिया है। आरेख बनाने के लिए शुभकामनाएं!
