विद्युत आरेख में लॉजिक गेट कैसे जोड़ें

एक विद्युत आरेख विद्युत परिपथों, घटकों और संबंधों के दृश्य प्रतिनिधित्व के रूप में कार्य करता है, जटिल विद्युत प्रणालियों को समझने और डिज़ाइन करने के लिए एक नक्शा प्रदान करता है। आसान इंटरफेस और व्यापक विशेषताओं के साथ विज़ुअल पैराडाइगम ऑनलाइन विद्युत आरेख बनाना एक सरल और सीधा प्रक्रिया बन जाता है। इस लेख में, हम आपको अपने विद्युत आरेखों में लॉजिक गेट को शामिल करने की प्रक्रिया के मार्गदर्शन करेंगे, जिससे आप अपने विद्युत परिपथों के तर्क का सटीक रूप से प्रतिनिधित्व और विश्लेषण कर सकेंगे।

लॉजिक गेट के बारे में

लॉजिक गेट डिजिटल इलेक्ट्रॉनिक्स में मूल निर्माण ब्लॉक हैं, जिनका उपयोग बाइनरी इनपुट पर तार्किक संचालन करने के लिए किया जाता है। इन गेट्स में AND, OR, NOT, NAND, NOR, XOR और XNOR गेट्स शामिल हैं, जो निर्धारित तार्किक नियमों के अनुसार बाइनरी सिग्नल (0 और 1) को प्रसंस्कृत करते हैं। प्रत्येक लॉजिक गेट में एक या एक से अधिक इनपुट होते हैं और इसके तार्किक कार्य के आधार पर एक निर्गम उत्पन्न करते हैं। विद्युत आरेखों में, लॉजिक गेट को ग्राफिक रूप से दर्शाया जाता है ताकि यह स्पष्ट किया जा सके कि बाइनरी सिग्नल को परिपथ के भीतर कैसे संशोधित और प्रसंस्कृत किया जाता है। विद्युत आरेखों में लॉजिक गेट को शामिल करने से इंजीनियरों और डिज़ाइनर डिजिटल परिपथों के व्यवहार का विश्लेषण और समझ सकते हैं, जिससे उनके सही कार्य को सुनिश्चित किया जा सकता है और त्रुटि निवारण और अनुकूलन प्रक्रियाओं को सुगम बनाया जा सकता है।

विद्युत आरेख में लॉजिक गेट जोड़ें

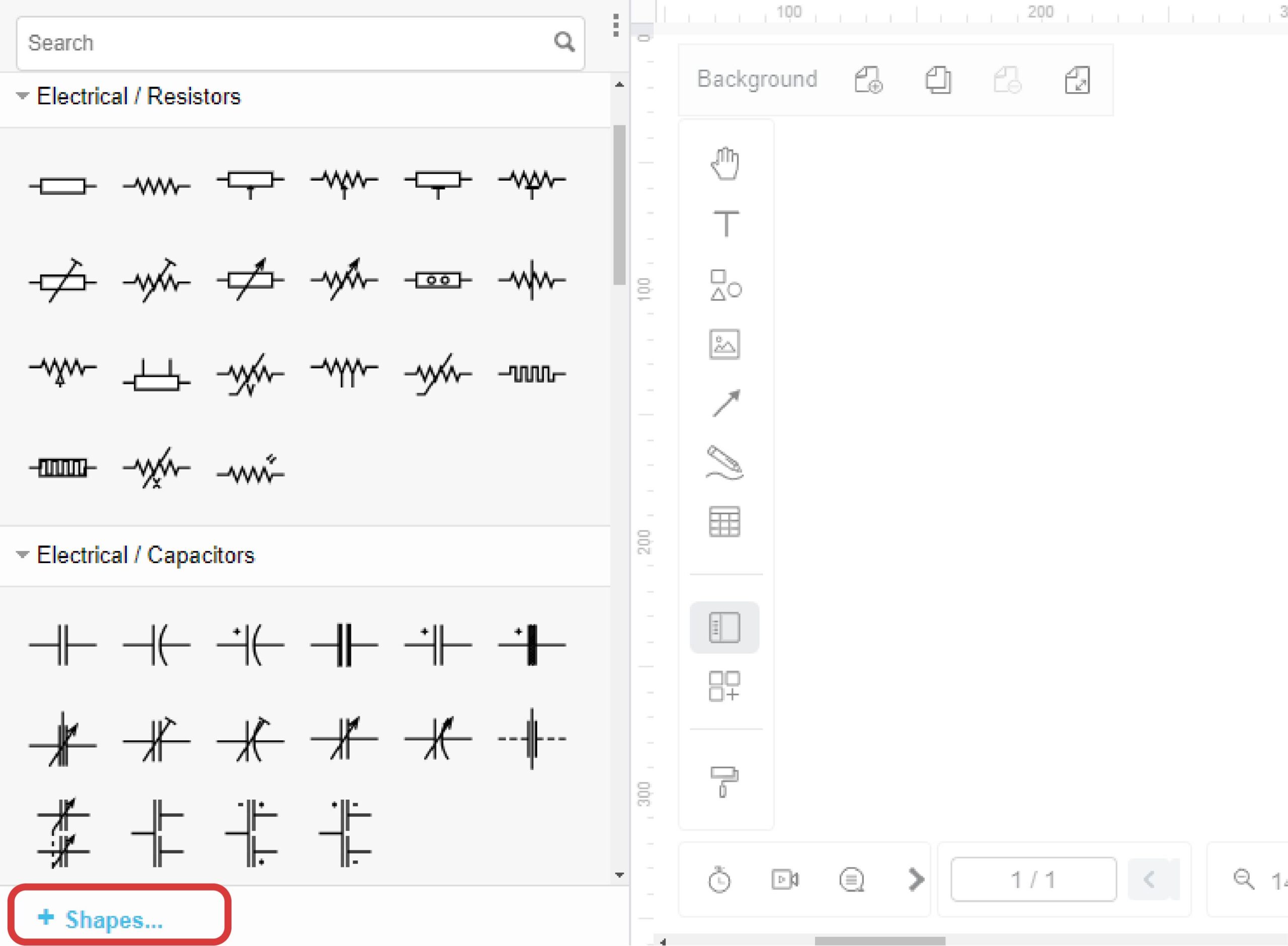

यदि आप पाते हैं कि टूल पैन में कोई लॉजिक गेट नहीं है, तो नीचे दिए गए +शेप पर क्लिक करें।

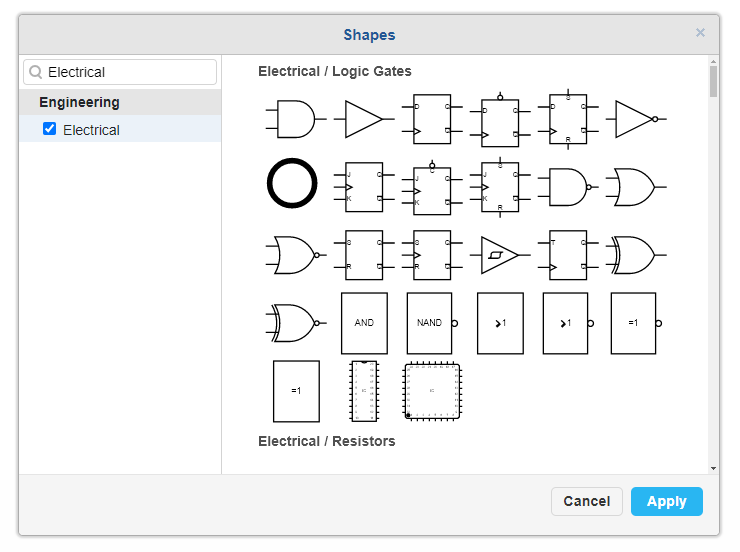

चुनें इंजीनियरिंग > विद्युत और अपने संपादक में लागू करें।
सुझाव: खोज बार का उपयोग करने से आपको इसे तेजी से ढूंढने में मदद मिलेगी।

फिर लॉजिक गेट को आपके टूल पैन में जोड़ दिया जाता है। अपनी आवश्यकता के अनुसार लॉजिक गेट को ड्रैग और ड्रॉप करें और कनेक्टर को लॉजिक गेट से जोड़ें।

वीपी ऑनलाइन के साथ रचनात्मकता को बढ़ावा देना

विज़ुअल पैराडाइगम ऑनलाइन आसानी और सटीकता के साथ विभिन्न प्रकार के आरेख बनाने के लिए एक शक्तिशाली और विविध प्लेटफॉर्म के रूप में उभरता है। एक स्पष्ट और उपयोगकर्ता-अनुकूल इंटरफेस प्रदान करते हुए, विज़ुअल पैराडाइगम ऑनलाइन व्यक्तियों और टीमों को दृश्य रूप से आकर्षक आरेखों के माध्यम से अपने विचारों को जीवंत करने में सक्षम बनाता है। चाहे यह फ्लोचार्ट, संगठनात्मक चार्ट, UML आरेख या मानचित्र हों, विज़ुअल पैराडाइगम ऑनलाइन विभिन्न आवश्यकताओं और पसंद के अनुकूल एक व्यापक सुविधा समूह और टेम्पलेट प्रदान करता है।

अधिक रूप से, विज़ुअल पैराडाइगम ऑनलाइन की क्लाउड-आधारित प्रकृति उपलब्धता को बढ़ाती है, जिससे टीम सदस्य दुनिया भर से आरेख तक पहुंच सकते हैं। इसकी मजबूत डिज़ाइन क्षमताओं के साथ, विज़ुअल पैराडाइगम ऑनलाइन सुनिश्चित करता है कि उपयोगकर्ता प्रोफेशनल गुणवत्ता वाले आरेखों के माध्यम से अपने विचारों और अवधारणाओं को कुशलता और प्रभावी ढंग से संचारित कर सकते हैं, जिससे उनके प्रोजेक्ट में स्पष्टता, समन्वय और नवाचार को बढ़ावा मिलता है।
