फ्लोचार्ट क्या हैं और वे आपके संगठन को कैसे लाभ पहुंचा सकते हैं?
फ्लोचार्टप्रक्रियाओं को दृश्यात्मक रूप से दिखाने और जटिल वर्कफ्लो को समझने के लिए एक महत्वपूर्ण उपकरण हैं। वे व्यक्तियों को प्रक्रिया को चरण दर चरण नक्शा बनाने, संभावित रुकावटों या अक्षमता की पहचान करने और संगठन के भीतर संचार में सुधार करने की अनुमति देते हैं। इस लेख में, हम फ्लोचार्ट के विभिन्न प्रकारों का अध्ययन करेंगे, जिनमें मूल फ्लोचार्ट, डेटा फ्लोचार्ट, स्विमलेन फ्लोचार्ट, वर्कफ्लो चार्ट और प्रक्रिया नक्शे शामिल हैं। हम उत्तम व्यवहार के बारे में भी चर्चा करेंगे, जिसमें मानक प्रतीकों का उपयोग, स्पष्ट भाषा, स्थिर प्रारूप, तार्किक संगठन, परीक्षण और सहयोग शामिल है। इन उत्तम व्यवहार का पालन करके, व्यक्तियों को अपनी प्रक्रियाओं का सटीक चित्रण करने वाले फ्लोचार्ट बनाने में सक्षम होगा और अपने संगठन में दक्षता और उत्पादकता में सुधार करने में मदद करेगा।
फ्लोचार्ट के तत्व
फ्लोचार्ट जटिल प्रक्रियाओं और वर्कफ्लो को स्पष्ट और संक्षिप्त तरीके से दृश्यात्मक रूप से दिखाने के लिए एक शक्तिशाली उपकरण है। एक फ्लोचार्ट प्रक्रिया को व्यक्तिगत चरणों में बांटता है और उनके बीच संबंधों और निर्भरताओं को दर्शाता है। एक प्रभावी फ्लोचार्ट बनाने के लिए कई महत्वपूर्ण तत्वों का उपयोग करना आवश्यक है। इनमें कनेक्टर, शुरुआत/अंत बिंदु, प्रक्रियाएं, निर्णय और इनपुट/आउटपुट प्रतीक शामिल हैं। निम्नलिखित पैराग्राफ में, हम इन तत्वों में से प्रत्येक का संक्षिप्त विवरण, उनका उद्देश्य और फ्लोचार्ट में उनका प्रायम रूप प्रदान करेंगे।
- शुरुआत/अंत: इस घटक के द्वारा प्रक्रिया की शुरुआत और अंत को दर्शाया जाता है। इसे आमतौर पर एक गोल या अंडाकार आकृति द्वारा दर्शाया जाता है।
- प्रक्रिया: इस घटक के द्वारा एक विशिष्ट क्रिया या कार्य को दर्शाया जाता है जिसे किया जाना चाहिए। इसे आमतौर पर एक आयताकार या वर्गाकार आकृति द्वारा दर्शाया जाता है।
- निर्णय: इस घटक के द्वारा प्रक्रिया में एक विकल्प या निर्णय बिंदु को दर्शाया जाता है। इसे आमतौर पर एक हीरे के आकृति द्वारा दर्शाया जाता है।
- इनपुट/आउटपुट: इस घटक के द्वारा डेटा या सूचना के इनपुट या आउटपुट को दर्शाया जाता है। इसे आमतौर पर समांतर चतुर्भुज आकृति द्वारा दर्शाया जाता है। कनेक्टर: इस घटक का उपयोग दो या अधिक घटकों को जोड़ने के लिए किया जाता है जो क्रमानुसार नहीं हैं।
उपयोगकर्ता-अनुकूल और स्पष्ट ऑनलाइन फ्लोचार्ट सॉफ्टवेयर
विजुअल पैराडाइग्म ऑनलाइन एक व्यापक और स्पष्ट डायग्रामिंग उपकरण है जो फ्लोचार्ट बनाने के लिए विभिन्न विशेषताओं और लाभ प्रदान करता है। यहां आपके फ्लोचार्ट डिजाइन के लिए विजुअल पैराडाइग्म ऑनलाइन का चयन करने के कुछ कारण हैं:
- उपयोग में आसानी: विजुअल पैराडाइग्म ऑनलाइन एक स्पष्ट इंटरफेस और ड्रैग-एंड-ड्रॉप कार्यक्षमता प्रदान करता है जो फ्लोचार्ट को त्वरित और कुशलता से बनाने और कस्टमाइज करने में आसानी प्रदान करता है।
- सहयोगात्मक विशेषताएं: विजुअल पैराडाइग्म ऑनलाइन बहुत से उपयोगकर्ताओं को एक ही डायग्राम पर समानांतर रूप से काम करने की अनुमति देता है, जिससे टीम-आधारित परियोजनाओं और सहयोग के लिए उपयुक्त बनता है।
- प्रतीकों और टेम्पलेट्स की व्यापक पुस्तकालय: विजुअल पैराडाइग्म ऑनलाइन विभिन्न प्रकार के पूर्व-निर्मित प्रतीकों और टेम्पलेट्स प्रदान करता है जिनका उपयोग करके आसानी से प्रोफेशनल दिखने वाले फ्लोचार्ट बनाए जा सकते हैं।
- क्लाउड-आधारित प्लेटफॉर्म: विजुअल पैराडाइग्म ऑनलाइन एक क्लाउड-आधारित प्लेटफॉर्म है, जिसका अर्थ है कि आप इंटरनेट कनेक्शन के साथ कहीं भी अपने डायग्राम तक पहुंच सकते हैं। इससे दूरस्थ कार्य और विभिन्न स्थानों पर सहयोग के लिए उपयुक्त बनता है।
विजुअल पैराडाइग्म ऑनलाइन एक विविध और उपयोगकर्ता-अनुकूल उपकरण है जो उच्च गुणवत्ता वाले फ्लोचार्ट बनाने के लिए विभिन्न विशेषताओं और लाभ प्रदान करता है। चाहे आप टीम-आधारित परियोजना पर काम कर रहे हों या त्वरित और कुशलता से डायग्राम बनाने की आवश्यकता हो, विजुअल पैराडाइग्म ऑनलाइन आपके कार्य प्रवाह को सुगम बनाने और डायग्राम निर्माण की प्रक्रिया को सरल बनाने में मदद कर सकता है।
विजुअल पैराडाइग्म ऑनलाइन के साथ फ्लोचार्ट का अन्वेषण: विभिन्न उदाहरणों की विस्तृत विविधता
यदि आप फ्लोचार्ट के बारे में सीखने में रुचि रखते हैं या फ्लोचार्ट के विभिन्न प्रकारों और उनके अनुप्रयोगों का अन्वेषण करना चाहते हैं, तो विजुअल पैराडाइग्म एक उत्तम स्रोत हो सकता है। विजुअल पैराडाइग्म प्रदान करता हैफ्लोचार्ट उदाहरणों की विस्तृत विविधता जो आपको फ्लोचार्ट के विभिन्न प्रकारों और उनके व्यावहारिक उपयोगों को समझने में मदद कर सकते हैं। उदाहरण के लिए, आप प्रक्रिया फ्लोचार्ट, डेटा फ्लो डायग्राम, स्विमलेन फ्लोचार्ट, वर्कफ्लो डायग्राम और वैल्यू स्ट्रीम मैप आदि के उदाहरण पा सकते हैं। इन उदाहरणों का उपयोग फ्लोचार्ट बनाने के लिए प्रतीकों, नियमों और उत्तम व्यवहार को समझने के लिए किया जा सकता है, साथ ही प्रत्येक प्रकार के फ्लोचार्ट के विशिष्ट अनुप्रयोगों को समझने के लिए भी किया जा सकता है।
साथ ही, विजुअल पैराडाइग्म का ऑनलाइन डायग्रामिंग उपकरण उपयोगकर्ता-अनुकूल और स्पष्ट है, जिससे आप अपने फ्लोचार्ट बनाने और वास्तविक समय में दूसरों के साथ सहयोग करने में आसानी होती है। चाहे आप एक शुरुआती हों या अनुभवी व्यावसायिक व्यक्ति हों, विजुअल पैराडाइग्म के उदाहरण फ्लोचार्टिंग की दुनिया में मूल्यवान दृष्टिकोण प्रदान कर सकते हैं और आपके परियोजनाओं के लिए उच्च गुणवत्ता वाले डायग्राम बनाने में मदद कर सकते हैं।
प्रवाह चार्ट बनाएं उदाहरण

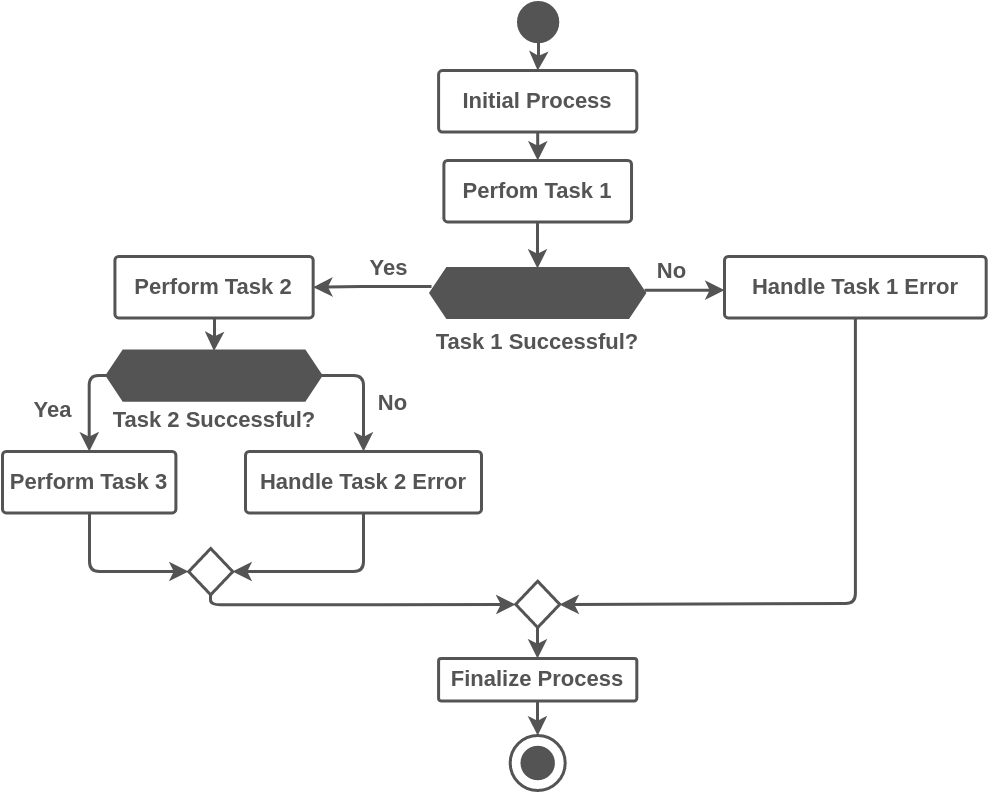

समस्या विवरण: यह एक सरल प्रक्रिया प्रवाह चार्ट है जो तीन चरणों की प्रक्रिया का प्रतिनिधित्व करता है। प्रवाह चार्ट “मुख्य” ब्लॉक पर “शुरू” प्रतीक के साथ शुरू होता है, जो प्रक्रिया के शुरू होने का संकेत करता है। फिर प्रक्रिया “प्रक्रिया को शुरू करें” ब्लॉक पर जाती है, उसके बाद “कार्य 1 करें”। फिर प्रवाह चार्ट एक निर्णय हीरे का उपयोग करके यह तय करता है कि कार्य 1 सफल रहा या नहीं। यदि कार्य 1 सफल रहा, तो प्रवाह चार्ट “कार्य 2 करें” पर आगे बढ़ता है। यदि कार्य 2 सफल है, तो प्रक्रिया “कार्य 3 करें” पर आगे बढ़ती है। यदि कार्य 2 असफल है, तो प्रक्रिया “कार्य 2 त्रुटि का निपटान” पर जाती है। यदि कार्य 1 असफल है, तो प्रक्रिया “कार्य 1 त्रुटि का निपटान” पर जाती है। अंत में, प्रवाह चार्ट “प्रक्रिया को समाप्त करें” और “रोकें” प्रतीक के साथ समाप्त होता है।
इस प्रवाह चार्ट उदाहरण को संपादित करें
प्रवाह चार्ट उदाहरण – आदेश दें

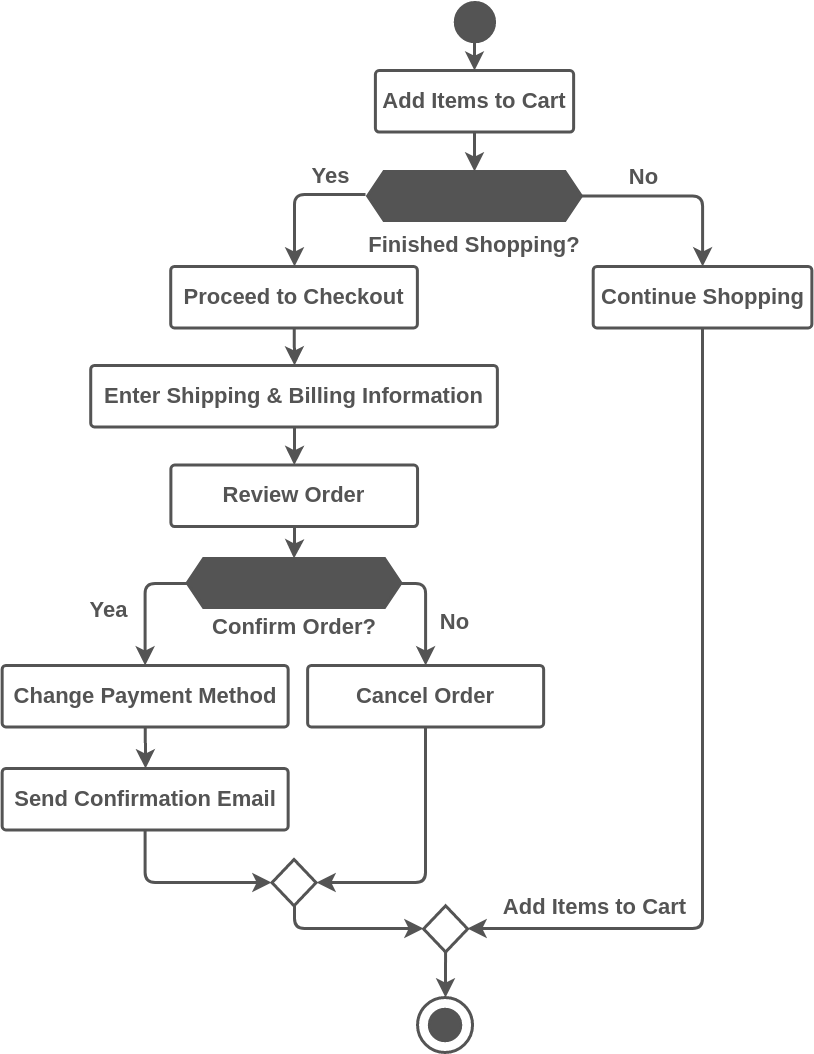

निम्नलिखित प्रवाह चार्ट ऑनलाइन दुकान में आदेश देने की प्रक्रिया का प्रतिनिधित्व करता है। प्रक्रिया उपयोगकर्ता द्वारा अपने खरीदारी कर्ब में वस्तुओं को जोड़ने के साथ शुरू होती है। यदि उपयोगकर्ता खरीदारी के लिए तैयार है, तो वह चेकआउट प्रक्रिया में आगे बढ़ता है। चेकआउट के दौरान, उपयोगकर्ता अपनी डिलीवरी और बिलिंग जानकारी दर्ज करता है, और फिर अपना आदेश देखता है। यदि उपयोगकर्ता आदेश की पुष्टि करता है, तो ऑनलाइन दुकान उपयोगकर्ता के भुगतान विधि से राशि लेती है और पुष्टि ईमेल भेजती है। यदि उपयोगकर्ता आदेश को रद्द करता है, तो प्रक्रिया समाप्त हो जाती है।
इस प्रवाह चार्ट उदाहरण को संपादित करें
प्रवाह चार्ट उदाहरण – नकदी निकालें (ATM प्रणाली)

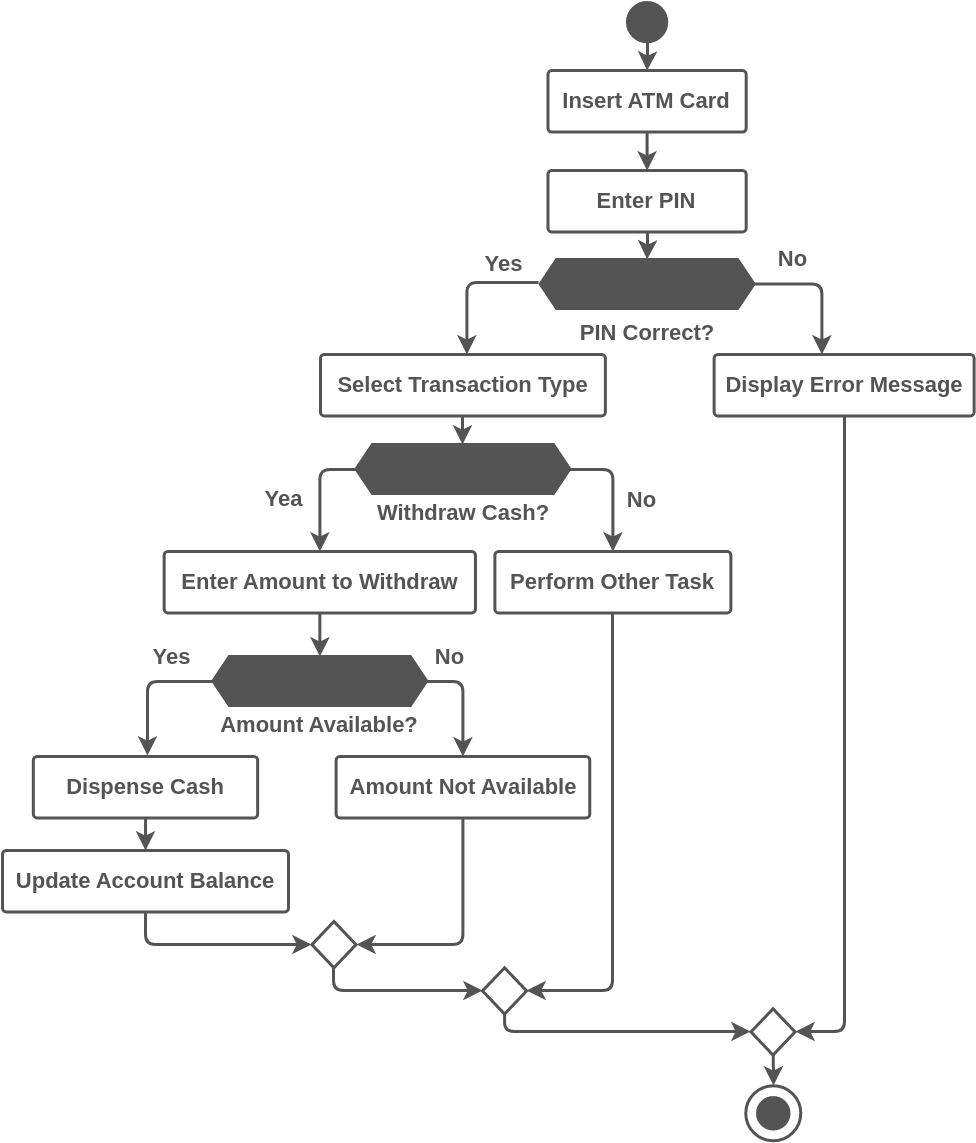

विवरण: निम्नलिखित प्रवाह चार्ट ATM से नकदी निकालने की प्रक्रिया का प्रतिनिधित्व करता है। उपयोगकर्ता अपना ATM कार्ड डालता है और अपना PIN दर्ज करता है। यदि PIN सही है, तो उपयोगकर्ता को नकदी निकालने, अपने खाते के बैलेंस की जांच करने या अन्य कार्य करने के विकल्प प्रस्तुत किए जाते हैं। यदि उपयोगकर्ता “नकदी निकालें” विकल्प का चयन करता है, तो उसे अभी आवश्यक राशि दर्ज करने के लिए प्रेरित किया जाता है। यदि राशि उपलब्ध है, तो ATM नकदी निकालता है और उपयोगकर्ता के खाते के बैलेंस को अद्यतन करता है। यदि राशि उपलब्ध नहीं है या उपयोगकर्ता लेनदेन को रद्द करता है, तो प्रक्रिया समाप्त हो जाती है।
ATM नकदी निकास प्रक्रिया का संरचित विश्लेषण
उपरोक्त संरचित पाठ का उद्देश्य ATM से नकदी निकालने में शामिल समस्या विवरण, लक्ष्य, इनपुट, आउटपुट और प्रक्रिया का स्पष्ट और संगठित विश्लेषण प्रदान करना है। इससे समस्या को समझना आसान हो जाता है और यह समझने में मदद मिलती है कि एक समाधान (अर्थात प्रवाह चार्ट) बनाने के लिए क्या किया जाना चाहिए। जानकारी को बुलेट पॉइंट में बांटने से इसे पढ़ने योग्य और समझने योग्य बनाया जा सकता है, और यह यह सुनिश्चित करने में भी मदद कर सकता है कि कोई महत्वपूर्ण जानकारी छूट न जाए।
यहां समस्या विवरण बुलेट पॉइंट में विभाजित है:
- समस्या: ATM से नकदी निकालने की प्रक्रिया को परिभाषित करने की आवश्यकता है।
- लक्ष्य: ATM से नकदी निकालने की प्रक्रिया को चित्रित करने वाला एक प्रवाह चार्ट बनाना।
- इनपुट: उपयोगकर्ता का ATM कार्ड, उपयोगकर्ता का PIN, निकालने के लिए आवश्यक राशि।
- आउटपुट: निकाली गई नकदी, अद्यतन खाता बैलेंस।
- प्रक्रिया:
- उपयोगकर्ता ATM कार्ड डालता है।
- उपयोगकर्ता PIN दर्ज करता है।
- प्रणाली जांचती है कि PIN सही है या नहीं।
- यदि PIN सही है:
- प्रणाली लेनदेन प्रकार के विकल्प प्रस्तुत करती है।
- यदि उपयोगकर्ता “नकदी निकालें” का चयन करता है:
- उपयोगकर्ता निकालने के लिए आवश्यक राशि दर्ज करता है।
- प्रणाली जांचती है कि राशि उपलब्ध है या नहीं।
- यदि राशि उपलब्ध है:
- प्रणाली नकदी निकालती है।
- प्रणाली उपयोगकर्ता के खाते के बैलेंस को अद्यतन करती है।
- यदि राशि उपलब्ध नहीं है:
- प्रणाली “राशि उपलब्ध नहीं है” संदेश प्रदर्शित करती है।
- यदि उपयोगकर्ता अन्य लेनदेन प्रकार का चयन करता है:
- सिस्टम उपयोगकर्ता को उस लेनदेन करने के लिए प्रेरित करता है।
- यदि PIN सही नहीं है:
- सिस्टम “गलत PIN” संदेश प्रदर्शित करता है।
- अंतिम परिणाम: एटीएम से नकदी निकासी की प्रक्रिया का प्रतिनिधित्व करने वाला एक फ्लोचार्ट, जिसका उपयोग सिस्टम डिज़ाइन और उपयोगकर्ता प्रशिक्षण के लिए किया जा सकता है।
एटीएम नकदी निकासी प्रक्रिया के संरचित विभाजन पर आधारित फ्लोचार्ट बनाना
अब हमें एटीएम नकदी निकासी प्रक्रिया का संरचित विभाजन है, जिससे फ्लोचार्ट बनाना बहुत आसान हो जाता है। समस्या को स्पष्ट और संगठित बुलेट पॉइंट्स में विभाजित करके, हमें प्रक्रिया में शामिल इनपुट, आउटपुट और चरणों के बारे में बेहतर समझ मिलती है। इससे फ्लोचार्ट का उपयोग करके प्रक्रिया का दृश्य प्रतिनिधित्व बनाना आसान हो जाता है। इस दृष्टिकोण के साथ, हम त्वरित और आसानी से एक स्पष्ट और संक्षिप्त फ्लोचार्ट बना सकते हैं जो एटीएम नकदी निकासी प्रक्रिया का सही रूप से प्रतिनिधित्व करता है। हमारे द्वारा बनाए गए संरचित विभाजन का पालन करके, हम यह सुनिश्चित कर सकते हैं कि हमारा फ्लोचार्ट सम्पूर्ण और सटीक हो, जिससे यह सिस्टम डिज़ाइन और उपयोगकर्ता प्रशिक्षण के लिए एक प्रभावी उपकरण बन जाता है।
इस फ्लोचार्ट उदाहरण को संपादित करें
निष्कर्ष
फ्लोचार्ट जटिल प्रक्रियाओं और निर्णय लेने के कार्यवाही को दृश्य रूप से प्रस्तुत करने के लिए एक प्रभावी उपकरण हैं। वे सॉफ्टवेयर विकास, इंजीनियरिंग और व्यापार विश्लेषण जैसे विभिन्न क्षेत्रों में जटिल विचारों को सरल और संक्षिप्त तरीके से समझाने और संचारित करने के लिए उपयोग किए जाते हैं। मानक प्रतीकों और आरेखों के उपयोग से फ्लोचार्ट प्रक्रिया के पीछे के तर्क को समझने में आसान बनाते हैं और संभावित बाधाओं या अक्षमताओं की पहचान करने में सहायता करते हैं। वे उन क्षेत्रों की पहचान करने में भी मदद कर सकते हैं जहां सुधार और अनुकूलन की आवश्यकता होती है। चाहे आप एक प्रोग्रामर, इंजीनियर या व्यापार विश्लेषक हों, फ्लोचार्ट बनाने और उपयोग करने के तरीके को सीखने से आपकी जटिल विचारों के विश्लेषण और संचार करने की क्षमता में बहुत वृद्धि हो सकती है।
