Архитектура с ясностью: всестороннее исследование построения блоков UML

Введение

Современные программные системы по своей природе сложны, состоят из сотен взаимодействующих компонентов, параллельных процессов и сложных потоков данных. Мост между абстрактными бизнес-требованиями и конкретной технической реализацией требует стандартизированного, однозначного средства коммуникации. Единый язык моделирования (UML) служит таким универсальным чертежом, предоставляя визуальный словарь, который могут использовать разработчики, архитекторы и заинтересованные стороны, независимо от их специализации.

Хотя теоретические знания синтаксиса UML ценны, настоящая мастерская проявляется, когда эти концепции применяются к целостной, реальной ситуации. В этом исследовании показано, как три основных строительных блока UML—Сущности, Связи, и Диаграммы—взаимосвязаны для моделирования полной архитектуры программного обеспечения. Применяя каждый элемент UML к проектированию современной платформы электронной коммерции, мы превратим абстрактные принципы моделирования в практические, готовые к использованию в производстве визуальные объекты.

Контекст исследования: платформа электронной коммерции «ShopSphere»

ShopSphere — это масштабируемая облачная платформа электронной коммерции, объединяющая покупателей, продавцов третьих сторон и административный персонал. Система должна обеспечивать аутентификацию пользователей, управление каталогом товаров, операции с корзиной покупок, безопасную обработку платежей, выполнение заказов и отслеживание запасов в реальном времени. Чтобы обеспечить поддержку системы и чёткую коммуникацию в команде, архитектурная команда выбрала UML как основной стандарт моделирования.

Часть 1: Моделирование с использованием «сущностей» UML

Сущности являются первоклассными элементами любой модели UML. Они представляют статические существительные, динамические глаголы, организационные контейнеры и пояснительные комментарии, составляющие основу архитектуры ShopSphere.

1. Структурные сущности (Статические существительные)

Структурные сущности определяют физические и концептуальные элементы, которые сохраняются в системе.

@startuml
' Включает смешивание классов, случаев использования и компонентов
allowmixing
' Пример структурных сущностей
class Customer {
  +String email
  +String name
  +register()
}
interface IPaymentGateway {
  +authorize(amount: double): boolean
  +capture(transactionId: String): void
}
class OrderProcessingWorkflow <collaboration>
usecase "Checkout" as UC_Checkout
class InventorySyncService <active> {
  +runPollingThread()
  +updateStock()
}
component PaymentModule
node CloudServer_AWS
@enduml

• Классы (Customer): Определяют шаблоны объектов с атрибутами и операциями.

• Интерфейсы (IPaymentGateway): Определяют контракты без деталей реализации.

• Совместные действия ([Workflow обработки заказов]): Моделирует совместные роли, работающие над общей целью.

• Сценарии использования (Оформление заказа): Захватывает внешние видимые поведения системы.

• Активные классы ([Сервис синхронизации инвентаря]): Представляет параллельные процессы или потоки.

• Компоненты ([Модуль оплаты]): Развертываемые, заменяемые физические модули.

• Узлы ([Облачный сервер_AWS]): Ресурсы вычислений во время выполнения.

2. Поведенческие элементы (динамические глаголы)

Поведенческие элементы фиксируют, как система развивается со временем и реагирует на стимулы.

@startuml
' Взаимодействие (обмен сообщениями)
актер Покупатель
участник Корзина
участник Модуль оплаты
Покупатель -> Корзина : addProduct("Книга")
Корзина -> Модуль оплаты : validateCart()
Модуль оплаты --> Корзина : cartValid = true
@enduml

• Взаимодействия: Последовательности сообщений (validateCart(), cartValid = true) обмениваются между объектами.

• Машины состояний: переходы жизненного цикла (Ожидание → Обработка → Отправлено/Отменено) запускаются событиями.

3. Группировка вещей (организационные контейнеры)

Группировка вещей разбивает сложные модели на управляемые пространства имен.

@startuml
' Позволяет смешивать классы и компоненты на одном холсте
allowmixing
package "CoreCommerce" {
  class Order
  class Invoice
}
package "UserManagement" {
  class Customer
  class AdminUser
}
package "ExternalIntegrations" {
  component [StripeConnector]
  component [FedExAPI]
}
@enduml

• Пакеты: Чисто концептуальные контейнеры, которые организуют связанные элементы во время разработки.

4. Аннотационные вещи (пояснительные комментарии)

Аннотационные вещи обеспечивают ясность, ограничения и руководство для разработчиков.

@startuml
class Order {
  +Double totalAmount
  +String status
}
note right of Order
  Бизнес-правило: totalAmount должен включать
  налог и доставку до перехода статуса
  в 'Обработка'.
end note
@enduml

• Примечания: Закладки текстовых блоков, прикреплённые к элементам для ограничений, замечаний или документации.

Часть 2: Соединение элементов с помощью отношений UML

Отношения определяют семантические и структурные зависимости, которые объединяют вещи. Архитектура ShopSphere основана на четырёх основных строительных блоках отношений:

@startuml
' Типы отношений в ShopSphere
class ShoppingCart
class PaymentService
interface IPaymentProcessor
class CreditCardProcessor
class PayPalProcessor

' 1. Зависимость (пунктирная линия)
ShoppingCart ..> PaymentService : <<использует>>

' 2. Ассоциация и агрегация (сплошная линия с ромбом)
Customer "1" *-- "0..*" Order : размещает >

' 3. Реализация (пунктирная + пустая стрелка)
CreditCardProcessor ..|> IPaymentProcessor

' 4. Обобщение (сплошная + пустая стрелка)
PayPalProcessor --|> CreditCardProcessor : наследует конфигурацию
@enduml

• Зависимость: Изменение в PaymentService может повлиять на ShoppingCart.

• Ассоциация/Агрегация: Customer поддерживает структурную связь «целое/часть» с Order.

• Реализация: CreditCardProcessor гарантирует контракт, определённый IPaymentProcessor.

• Обобщение: PayPalProcessor специализирует CreditCardProcessor, наследуя его структуру и поведение.

Часть 3: Визуализация архитектуры с помощью диаграмм UML

Диаграммы — это графические проекции, которые группируют вещи и отношения в соответствии с интересами заинтересованных сторон. Ниже приведены полные реализации диаграмм для ShopSphere, категоризированные по структурным и поведенческим перспективам.

Структурные диаграммы

Фиксируют статическую архитектуру и физическую развертку.

Диаграмма классов

Показывает системные классы, интерфейсы и их статические отношения.

@startuml
class Customer {
  +String email
}

class Order {
  +Date orderDate
}

interface IPayment {
  +process()
}

class CreditCard
CreditCard ..|> IPayment

Customer "1" --> "0..*" Order
@enduml

Диаграмма объектов

Представляет снимок экземпляров объектов во время выполнения.

@startuml
object "[email protected]" as c1
object "Order #1024" as o1
c1 --> o1 : places >
@enduml

Диаграмма компонентов

Иллюстрирует модульные зависимости и интерфейсы.

@startuml
component [WebApp]
component [OrderService]
component [DB]
[WebApp] --> [OrderService]
[OrderService] --> [DB]
@enduml

Диаграмма развертывания

Сопоставляет программные компоненты с физическими узлами выполнения.

@startuml
node "LoadBalancer" {
  node "AppServer_01" {
    component [WebApp]
  }
}
node "DatabaseCluster" {
  component [PostgreSQL]
}
[WebApp] --> [PostgreSQL]
@enduml

Диаграммы поведения

Фиксирует динамические рабочие процессы, взаимодействия и поток управления.

Диаграмма вариантов использования

Сопоставляет участников с функциональностью системы.

@startuml
left to right direction
actor Customer
actor Admin
usecase "Browse Catalog" as UC1
usecase "Manage Inventory" as UC2
Customer --> UC1
Admin --> UC2
@enduml

Диаграмма последовательности

Акцентирует внимание на сообщениях, упорядоченных по времени.

@startuml
актер Пользователь
участник Корзина
участник API
Пользователь -> Корзина : selectItem()
Корзина -> API : checkStock()
API --> Корзина : stockAvailable
Корзина --> Пользователь : confirmAdd()
@enduml

Диаграмма взаимодействия

Сфокусирована на структурной организации объектов, передающих сообщения.

@startuml
объект Пользователь
объект Корзина
объект API
Пользователь -> Корзина : 1: selectItem()
Корзина -> API : 2: checkStock()
API --> Корзина : 3: returnResult()
@enduml

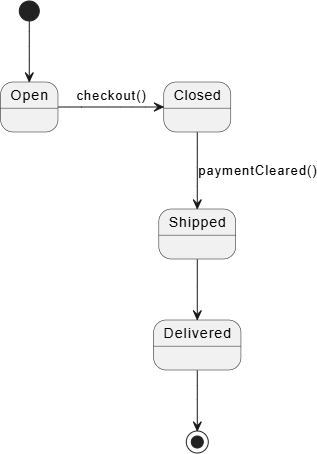

Диаграмма состояний

Отображает реактивные переходы состояний.

@startuml
[*] --> Открыто
Открыто -> Закрыто : checkout()
Закрыто --> Доставлено : paymentCleared()
Доставлено --> Доставлено
Доставлено --> [*]
@enduml

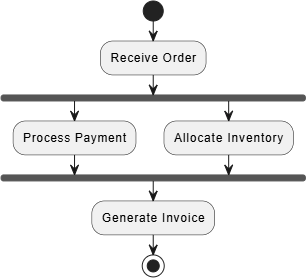

Диаграмма активностей

Выделяет последовательные и параллельные потоки управления.

@startuml
start
:Получить заказ;
fork
  :Обработать оплату;
fork again
  :Выделить запас;
end fork
:Создать счет;
stop
@enduml

Заключение

Единый язык моделирования — это гораздо больше, чем просто набор диаграмм и правил синтаксиса; это дисциплинированная основа для мышления о сложности системы. Разложив ShopSphere на Сущности, мы создали точный словарь для статических структур, динамических поведений, организационных границ и документации. Через Связи, мы отобразили семантические зависимости, определяющие, как взаимодействуют, наследуют и реализуют контракты эти элементы. Наконец, проецируя эти элементы в целевыеСхемы, мы создали адаптированные визуализации, отвечающие различным потребностям заинтересованных сторон — от высокоуровневых случаев использования для менеджеров продуктов до детальных карт развертывания для инженеров DevOps.

Овладение UML — это итеративный процесс. По мере развития систем модели должны оставаться живыми артефактами, которые направляют разработку, облегчают ввод в работу и предотвращают отклонение архитектуры. Основывая абстрактные концепции UML на конкретных кейсах и используя современные инструменты моделирования, такие как PlantUML, команды разработки могут превратить неопределенность в ясность, обеспечивая, чтобы архитектура программного обеспечения была такой же надежной, масштабируемой и хорошо документированной, как и код, который придает ей жизнь.
